产品型号： | WDW-10\20\50\100 |
| 产品品牌： | 恒瑞金 | |
| 产品价格： | 48000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-08-03 | |
 |
||
详细说明
一．产品型号: WDW-30/50/100

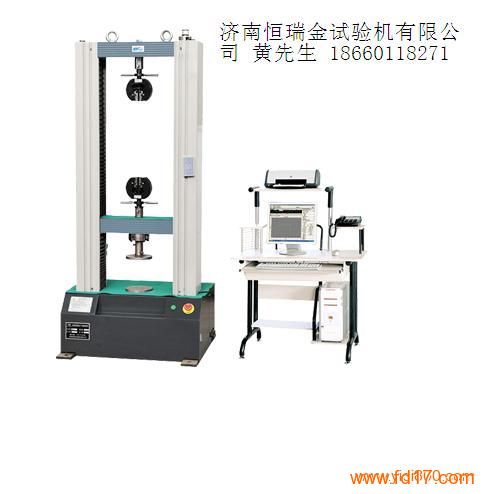

二. 产品名称: 微机控制电子式万能试验机(金属类*门式结构)
本公司生产的微机控制电子式万能试验机(门式结构)系列，主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
增加附具 可完成其他材料的拉伸、压缩、弯曲、扭转等试验检测
试验机设计、制造、检验依据下列标准相关条款
1）GB/T2611-2007《试验机通用技术要求》
2）JJF1103-2003《万能试验机计算机数据采集系统评定》
3）JJG139－1999《拉力、压力和万能试验机的检定规程》
4）GB/T228-2008《金属材料室温拉伸试验方法》
5）GB/T7314-2005《金属材料室温压缩试验方法》
6）GB/T5224-2003《预应力混凝土用钢绞线》
7）GB/T 8358-2006 《钢丝绳破断拉伸试验方法》
8）GB12347-1996《飞机操纵用钢丝绳. 》
9）GB-T17048-1997《架空绞线用硬铝线》
10）GBT20118-2006《一般用途钢丝绳》
11）GB/T 3195-2008《 铝及铝合金拉制圆线材》
12）GB/T 3098.1-2000 《紧固件机械性能螺栓、螺钉和螺柱》
13）GB/T232-1999 《金属材料弯曲试验方法》
14）GB/T 1447-2005 《纤维增强塑料拉伸性能试验方法》
15）GB/T 1448-2005 《玻璃纤维增强塑料压缩性能试验方法》
16）GB/T 1449-2005 《纤维增强塑料弯曲性能试验方法》
三.试验机的主要技术指标
试验机型号 WDW- 30 50 100
1 最大试验力 30kN 50kN 100kN
2 试验机级别 0.5级 1级
3 负荷测量范围 0.4%-100%FS（0.5级）/1%～100%FS（1级）
4 示值相对误差 ±0.5%（0.5级）/±1.0%以内（1级）
5 试验力分辨力 1/±300000F.S（全程分辨力不变）
6 变形测量范围 0.2%-100%
7 力控速率调节范围 0.005%-5%FS/S
8 力控速率控制精度 速率 <0.05%FS时，为±1%设定值以内；
速率 ≥0.05%FS时，为±0.5%设定值以内；
9 变形速率调节范围 0.005～5%FS/s；
10 变形速率控制精度 速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
11 位移速率调节范围 0.005～500mm/min； （最高速可到1000mm/min）
12 位移速率控制精度 为设定值的±0.2%以内；
13 恒力、恒变形、恒位移控制范围 0.5%-----100%FS
14 恒力、恒变形、恒位移控制精度 设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
15 有效试验跨度 400mm （可以定做加宽）
16 有效拉伸试验空间 800mm
17 有效压缩试验空间 700mm （可以定做加高）
18 大变形测量范围 10-800mm
19 电源电压及功率（必须有可靠的接地措施） ～220V±10% 50Hz
20 机器功率 750w 1500w
20 主机外型尺寸(长宽高) 755x520x1780mm 850x555x1900mm
21 机器重量 ≈600kg（±10%） ≈800kg（±10%
四.试验机的主要配置
名称 内 容 备注
主机 门式结构框架；
精密滚珠丝杠 1台
2套
驱动系统 交流伺服调速电机及驱动器、同步带传动 1套
控制系统 微机自动控制 1套
负荷传感器 1只
光电编码器 1只
遥控盒 方便、快捷的控制横梁移动 1只
限位安全装置 丝网印刷技术与光电技术相结合；光电限位开关 3只
拉伸夹具体 1套
金属拉伸附具 园钳口：￠4-9 mm 平钳口：0-7mm 2付
压缩压盘 ￠100mm ￠150mm ￠200mm 选一 1套
计算机 联想品牌微机 1台
随机工具 1套
随机技术资料 1套
试验机软件 1套
优惠热线：一八六六零壹壹八二七一 黄先生
