产品型号： | HTZLD，HTDLD |
| 产品品牌： | 辽阳慧特 | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 辽阳市 | |
| 发布日期： | 2019-03-09 | |
 |
||
详细说明

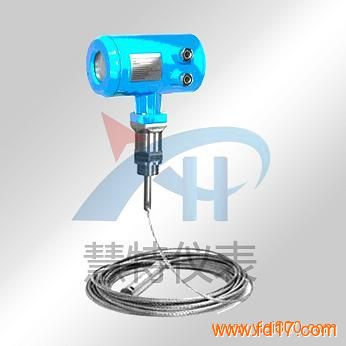

智能导波雷达料位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
产品简介：
智能导波雷达料位计
防爆认证 防爆认证 防爆认证 防爆认证
测 量范 围 30米 6米 6米
过 程 连 接 螺纹、法兰 螺纹、法兰 螺纹、法兰
过 程 温 度 -40-250℃ -40-250℃ -40-250℃
过 程 压 力 -1.0-40bar -1.0-40bar -1.0-40bar
精 度 ±1mm ±1mm ±1mm
频 率 范 围 100MHZ-1.8GHZ 100MHZ-1.8GHZ 100MHZ-1.8GHZ
防爆/防护等级 EXiaIICT6/IP68 EXiaIICT6/IP68 EXiaIICT6/IP68
信 号 输 出 4…20mA/HART(两线) 4…20mA/HART(两线) 4…20mA/HART(两线)
测量范围
说明：
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
