产品型号： | HT-KB |
| 产品品牌： | 洪泰 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2011-04-27 | |
 |
||
详细说明
概述

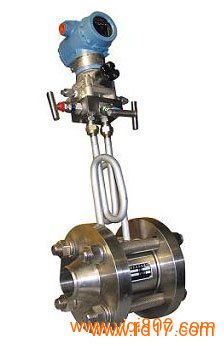

HT-KB一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
型号 说 明
HT-KB 节流装置(孔板流量计)
代号 按其结构特征的两大基本分类
K 孔板
P 喷嘴等
代号 公称压力(105Pa)
2.5 2.5
10 10
16 16
25 25
64 64
100 100
200 200
代号 口径(mm)
15～1200 15～1200mm
代号 按其结构形式细分
H 标准孔板(环室)
Y 标准孔板(法兰)
K 标准孔板(钻孔)
I ISA 1932喷嘴
L 长径喷嘴
W 文丘利喷嘴
G 经典文丘利管
S 双重孔板
Q 圆缺孔板
Z 锥形入口孔板
R 1/4圆孔板
P 偏心孔板
