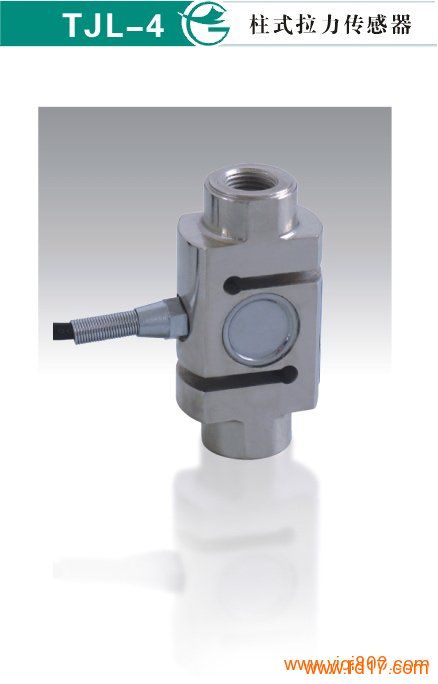

产品型号： | TJL-4 |
| 产品品牌： | 上海恳诺 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闸北区 | |
| 发布日期： | 2011-05-10 | |
 |
||
详细说明
规 格： 100kg～20t
产品备注： 适用于各种配料秤、吊钩秤及各类专用秤等。
产品类别： 拉压力传感器系列
产 品 说 明
用途与特点
可用于拉、压力值的测量，输出对称性好，抗偏载能力强。
适用于各种配料秤、吊钩秤及各类专用秤等。
可选择内置式变送器，标准信号0～10mA、4～20mA或0～5V输出。
量程、规格、外形及安装尺寸
100，200，300，500，700kg，
1，2，3，5，10，15，20t
额定载荷 100kg～20t
综合精度 0.05（线性+滞后+重复性）
灵敏度 2.0 mV/V
蠕变 ±0.05 ％F·S/30min
零点输出 ±1 ％F·S
零点温度影响 ±0.05 ％F·S/10℃
输出温度影响 ±0.05 ％F·S/10℃
工作温度 -20℃～+65℃
输入阻抗 380±10 Ω
输出阻抗 350±3 Ω
绝缘电阻 〉5000 MΩ
安全过载 150％ F·S
供桥电压 建议10VDC
材质 合金钢或不锈钢
接线方式 输入（+）：红线 输入（-）：黑线
输出（+）：绿线 输出（-）：白线
尺寸/mm
量程/t
H φ M A
0.1-0.7 88 44 16×1.5 58
1-5 120 63 22 68
7-15 138 76 30 94
20 156 88 36×3 108
