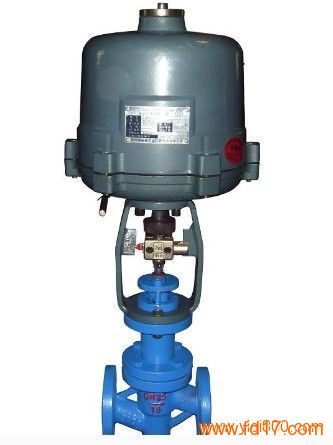

    EX型精小型电动防爆衬氟调节阀



EX型精小型电动防爆衬氟调节阀 产品简介： 一、产品概述 精小型电动防爆衬氟调节阀，由低流阻直通单座阀，或与低流阻套筒阀配用德国进口PSＬ系列和日本工装3６10系列直行程电动执行机构组成
 详细信息
一、产品概述
     精小型电动防爆衬氟调节阀，由低流阻直通单座阀，或与低流阻套筒阀配用德国进口PSＬ系列和日本工装3６10系列直行程电动执行机构组成。电动执行机构内有伺服放大器，无需另配用伺服放大器，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。


二、技术参数
1、形式：直通倒S铸造阀 ；
2、公称通径：DN20-200mm；
3、公称压力：PN1.6  4.0  6.4MPa；
4、连接形式：JB78-59  JB/T79。2-94凹式
5、材料：HT200  ZG270-500  ZG1Gr18Ni9Ti   ZGOCr18Ni12M02Ti
6、常温型：-40-+200℃
7、散热型：+200℃-+450℃
8、压盖形式：螺栓压紧式
9、填料：V型聚四氟乙烯，柔性石墨，石棉编织填料
10、阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯
11、流量特性：等百分比特性，直线特性和快开特性
12、阀芯材料：1Cr18Ni9Ti  Ocr18Ni12M02Ti

三、执行机构
类型：可选PS或DKZ电子式直行程执行机构，防爆型选用3610型
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与帕基诺公司技术部联系，索邓相关资料。


四、技术参数表







公称通径DN  20  25  32  40  50  65  80  100  125  150  200
阀座直径mm  8  10  12  15  20  25  32  40  50  65  80  100  125  150  200
额定流量
系数kV  直线  0.8  1.8  2.8  4.4  6.9  11  17.6  27.5  44  69  110  176  275  440  690
等百分比  0.8  1.6  2.5  4  6.3  10  16  25  40  63  100  160  250  400  630
行程mm  10  16  25  40  60
允许压差
△MPa  单座式  6.4  4.5  2.5  3.2  3.2  2.15  1.4  1.37  0.94  0.6  0.52  0.35  0.2
套筒式     6.4  3.7  3.7  2.4  2.9  1.5  0.8  3.1  3.1  3.1
允许泄
漏量Q  单座式  为Kv值的0.01%，按GB4213-84标准
套筒式  为Kv值的0.05%，按GB4213-84标准
配电动执
行器型号  PSL  201  202  204  208  312
3610  3610SA-08  LA-20  3610LSB-30  3610LSB-50  3610LSC-65
基本误差%  ±2.5
回差%  2.0
死区%  3.0
始终点偏差%  ±2.5
额定行程偏差%  2.5
可调比  50：1


六、订货须知
 1、产品型号； 2、使用介质；3、工作压力；4、使用温度；5、连接方式；
 6、流量特性； 7、阀体材质；8、工作压差；9、使用电压；10、其它要求；
