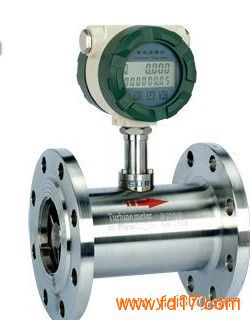

LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式传感器。
传感器具有结构简单，轻巧，精度高，重复性好，反应灵敏，安装维护少，使用方便等特点，广泛应用于石油，化工，冶金，供水，造纸等行业，是流量计量和节能的理想的测量仪表。
本产品依据GB/T9246-1999机械部行业标准设计制造。
传感器与显示仪表配套使用，适用于封闭管道中与不锈钢1Cr18Ni9Ti,2Cr13及刚玉AI2O3，硬质合金不起腐蚀作用，且无纤维，颗粒等杂质的液体。若与本公司生产的FY-LK803定量控制仪配套，还可以进行定量控制，超量报警灯。选用本产品的防爆形式（EXmIIT6）,可在有爆炸等危险环境中使用。
传感器适用于在工作温度下粘度小于5X10-6/S的介质，对于粘度大于5X10-6/S的液体，要对传感器进行实液标定后再使用。
如用户需要特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。
二、工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转
动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器流体的瞬时流量Q成正比,流量方程为：
式中：
f 脉冲频率[Hz]
K 传感器仪表系数[1/m3],由校验单给出.
Q 流体瞬时的流量(工作状态下)[m3/h]
3600 换算系数
每台传感器的仪表系数由制造厂填写在检定证书中,K值设入配套的仪表中,便可以显示出瞬时流量和累计总量.
三、产品特点
1.高精确度，一般可达±1%R, ±0.5%R，高精度型可达±0.2%R;
2.重复性好，短期重复性可达0.05%~0.2%，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输入脉冲平率信号，使用于总量计量及与计算机连接，无零点漂移，抗干扰能力强
4.液体涡轮流量计范围度宽，中大口径可达1:20，小口径为1：10；
5.结构紧凑轻巧，安装维护方便，流通能力大；
6.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
7.液体涡轮流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便.
四、基本参数与技术性能
1.技术指标(表一)
