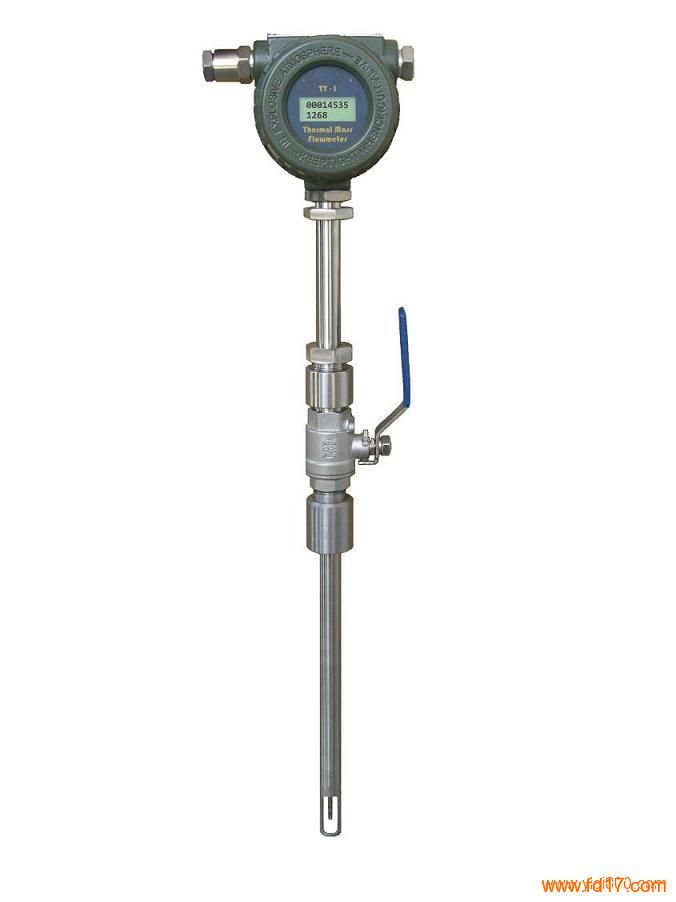

热式气体质量流量计

	产品型号：	插入式 管道式
	产品品牌：	中航工业
	产品价格：	面议
	所 在 地：	北京 海淀区
	发布日期：	2020-07-30

详细说明

热式气体质量流量计特点:

热式气体质量流量计分为插入式热式气体质量流量计和管道工热式气体质量流量计

插入式热式气体质量流量计建议安装在大于DN50的管道上,最大可以到DN50000

管道式热式气体质量流量计建议安装在大于DN15至DN1000的管道上,普通大于DN100都采用插入式热式气体质量流量计

热式气体质量流量流量计产品概述:



热式气体质量流量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，

直接测出流体的质量流量。它的突出特点是：可以直接进行贸易结算；没有活动部件；

压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。广泛应用于石油、

化工、医疗、热电厂、环保等行业。



热式气体质量流量计技术参数:



测量范围：（0.05～141）Nm/s（标准状态为20℃，101.33KPa）

测量介质：不含水的洁净气体

温度范围：环境温度：-40℃～+70℃

介质温度：-20℃～+120℃ 、-20℃～+350℃

准 确 度：±1％

重 复 性：±0.2％的满量程

输 出：瞬时流量 4-20mA DC

通讯接口：RS232,RS485

响应速度：小于1S

供电电压：24VDC±10% 、220VAC±10%

探杆长度：500mm（此长度为标准长度，特殊请声明）

探杆直径：19mm（标准）

工作压力：小于4.2MPa

现场显示：4位瞬时、8位累积 LCD显示。

保护管材质: 1Cr18Ni9Ti（其它材质安合同中仪表型号供货）

防护等级：IP65

防爆等级：ExdⅡCT4

外壳材质：危险领域安装外壳为粉末涂层的铝铸件。

电气接口：M20×1.5

供货结构：插入式/管道式、一体式/分体式

质保期：产品正常使用期的一年内（此说明引自www.hebeiyibiao.com）



质量流量的测量方法可以分两大类：

一是质量流量间接测量方法。同时测量流体的体积和温度、压力值，利用流体密度与温度、压力之间的关系，计算出流体质量。比如孔板流量计、文丘罩流量计、差压流量计、旋流流量计、涡轮流量计、超声波流量计等都需要使用绝对压力传感器和温度传感器。而且随着工况的变化，流体的一些特性参数如温度、压力、密度、黏度等都会发生变化。在工况变化大的场合，上述测量方法往往达不到准确测量流体质量流量的目的。

二是质量流量直接式测量方法。流体测量直接反映质量流量值，与流体的温度、压力和密度等参数的变化无关。因此，发展直接式流量计，对于流量计量和过程控制有着十分重要的意义。目前直接式测量方法有：热式气体质量流量计；冲量式质量流量计；科里奥利质量流量计。这里我们主要研究热式气体质量流量计。
