产品型号： | HD-818 |
| 产品品牌： | 宏达尔 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2019-03-07 | |
 |
||
详细说明

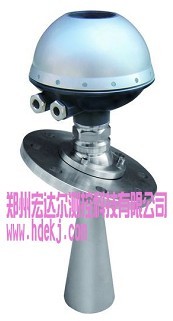

HD-818（26G）高频雷达物位计
一、雷达物位计的测量原理
雷达物位计天线发射及狭窄微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表
面，其部分能量被发射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线
到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲与接收脉冲的时
间间隔很小（纳秒量级）很难确认。HD-5X系列雷达物位计，采用一种特殊的相关解
调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测
介质表面的距离。
二、雷达物位计的主要特点
雷达物位计采用了高频26G的发射频率，因而具有以下优点：
1．波束角小，能量集中，对于雷达安装位置有了更大的灵活性。具有更强抗干扰能力，很大程度上提高了测量精度和稳定性。
2. 天线尺寸小，便于雷达现场安装，同时对于小罐体和特殊罐体的测量有了更好的适应性。
3. 测量盲区小，最大限度的增加了雷达的测量范围。
4. 波长更短，对于粉料、颗粒等物料的测量效果更佳。
5. 发射脉冲信号，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
由于采用了先进的微处理器和独特的回波处理技术，雷达物位计可以应用于各种复杂工况。
三、主要应用场合
固体，适用存储容器，过程容器或强粉尘易结露场合
四、主要技术指标
测量范围：80m
测量精度：±15mm
过程温度：（-40～130）℃
（-60～250）℃
过程压力：（-0.1～4）MPa
频 率：26G
信号输出：（4～20）mA/HART/Modbus
电 源：两线制（DC24V）
四线制（DC24V/AC220V）
现场显示：四位LCD（可编程）
外 壳：选配
过程连接：螺纹/法兰（选配）
天 线：喇叭口（不锈钢316L）
