产品型号： | CBB62 |
| 产品品牌： | 华星 | |
| 产品价格： | 1元/只 | |
| 所 在 地： | 河南 鹤壁市 | |
| 发布日期： | 2014-09-14 | |
 |
||
详细说明

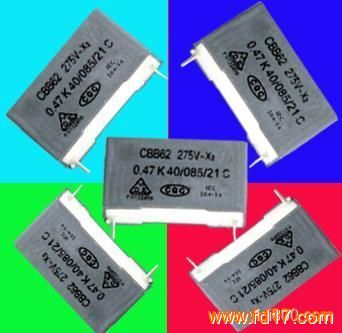

（安规电容）盒式X2抑制电磁干扰电容器 CBB62
◇ 特征与用途
矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构
体积小，重量轻，安全可靠，有优异的自愈性能
具有安全指标，属于X类电容器
适用于电网电源供电的电子仪器和电子设备中，作为抑制无线电干扰和电源网络连接用
◇技术与性能指标
执行标准：IEC 60384-14
气候类别：40/70/21
电容量偏差：±5%(J)、±10%（K）
额定电压：250Va.c. X1 275Va.c. X2
损耗角正切：CR≤1μF ≤0.002（10kHz） CR＞1μF≤0.002（1kHz）
绝缘电阻：CR≤0.33μF ≥15000MΩ CR＞0.33μF ≥5000s
耐电压4.3URd.c.、（（2s） X2 2000Vd.c.（2s） X1
寿命等级：1000h
◇额定电压、标称电容量及外形尺寸1
额定电压 250Va.c. 275Va.c.
外形尺寸
电容量μF B H L P B H L P
0.01 5 11 18 15 5 11 18 15
0.015 5 11 18 15 5 11 18 15
0.022 5 11 18 15 5 11 18 15
0.033 5 11 18 15 5 11 18 15
0.047 5 11 18 15 5 11 18 15
0.068 7.5 13.5 18 15 5 11 18 15
0.1 8.5 14.5 18 15 6 12 18 15
0.15 7 16 26.5 22.5 7.5 13.5 18 15
0.22 8.5 17 26.5 22.5 7 16 26.5 22.5
0.33 10 18.5 26.5 22.5 8.5 17 26.5 22.5
0.47 11 20 26.5 22.5 10 18.5 26.5 22.5
0.68 13 22 32 27.5 11 20 32 27.5
1 15 30 32 27.5 13 22 32 27.5
1.5 18 33 32 27.5
2.2 18 32 41.5 37.5
