产品型号： | CH82s |
| 产品品牌： | 华星 | |
| 产品价格： | 50元/只 | |
| 所 在 地： | 河南 鹤壁市 | |
| 发布日期： | 2013-08-24 | |
 |
||
详细说明

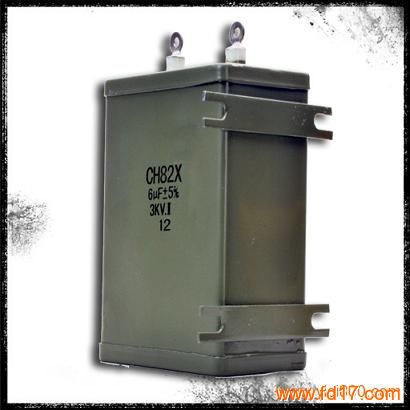

CH82s小型低损耗高压全密封电容器
◇ 特征与用途
金属矩形外壳，双向绝缘子引出，体积较CH82型产品体积小
采用优质浸渍料、优等纸膜材料为介质，性能稳定、损耗小、可靠性高、寿命长。全密封结构，比能高，充放电能力高
该电容器主要用于直流滤波，脉冲电路等，特别适用于设备自动点火装置。也可用于高压电源、设备驱动等场合。
◇ 技术性能指标
执行标准：SJ660-81
气候类别：55/085/10
电容量允许偏差：±5%;±10% 损耗角正切：≤ 0.0005（100Hz）
绝缘电阻：≥2400S
耐电压： 1.5UR
标称电容量：0.1μF~10μF
额定电压：1kV~100kV。
外壳编号 外形尺寸mm 最大
l L b B h 重量
公称 公差 不大于 公称 公差 不大于 公称 公差 KG
1 45 2 53 25 2 32 50 2 0.25
2 70 ±3 0.3
3 65 ±3 73 35 42 0.5
4 ±3 110 0.8
5 75 85 55 65 85 1
6 130 1.2
7 90 105 65 76 110 1.5
8 130 140 2
9 145 2.8
10 145 154 100 112 4
11 190 ±5 5
12 215 7
13 200 ±5 105 9.5
14 270 70 235 10.5
15 325 ±8 14
16 120 280 ±5 17
17 325 ±8 22
18 365 ±8 105 215 ±5 18
19 145 25
20 320 120 385 ±8 35
21 350 180 ±5 50
22 445 145 ±3 215 ±5 30
23 335 ±8 50
24 370 55
25 540 310 ±8 90
◇额定电压、标称电容量及外形尺寸
外壳尺寸表
序号 电容器
规格 壳号 序号 电容器
规格 壳号 序号 电容器
规格 壳号 序号 电容器
规格 壳号
kv μF kv μF kv μF kv μF
1 2 0.22 1# 24 4 0.047 1# 47 8 0.47 6# 70 20 0.12 8#
2 2 0.47 1# 25 4 0.1 1# 48 8 0.47 7# 71 20 0.22 9#
3 2 1 2# 26 4 0.47 3# 49 10 0.01 3# 72 20 0.22 10#
4 2 2 3# 27 4 0.22 2# 50 10 0.022 3# 73 20 0.47 11#
5 2 4 4# 28 4 1 4# 51 10 0.047 3# 74 20 1 15#280高
6 2 4
5# 29 4 1 5# 52 10 0.1 4# 75 20 2 17#
7 2 6 6# 30 4 2 6# 53 10 0.1 5# 76 20 2 16#
8 2 8 6# 31 4 2 7# 54 10 0.22 4# 77 30 0.047 10#
9 2 8 7# 32 4 4 9# 55 10 0.22 6# 78 30 0.1 10#
10 2 10 8# 33 4 6 9# 56 10 0.47 8# 79 30 0.33 13#
11 3 0.1 1# 34 5 4 9# 57 10 1 9# 80 30 0.47 15#280高
12 3 0.22 1# 35 5 8 10# 58 10 2 11# 81 30 2 21#280高
13 3 0.33 1# 36 6.3 0.047 3# 59 15 0.01 5# 82 35 0.5 16#
14 3 0.47 2# 37 6.3 0.01 3# 60 15 0.022 5# 83 35 0.5 16#385高
15 3 0.66 2# 38 6.3 0.22 3# 61 15 0.047 5# 84 40 0.1 10#
16 3 1 3# 39 6.3 0.47 4# 62 15 0.1 5# 85 40 0.22 13#
17 3 2 4# 40 6.3 0.47 5# 63 15 0.1 6# 86 40 0.47 16#
18 3 2 5# 41 6.3 0.1 3# 64 15 0.22 8# 87 40 1 21#280高
19 3 4 6# 42 6.3 1 7# 65 15 0.47 10# 88 50 0.47 21#
20 3 4 7# 43 6.3 1 8# 66 15 1 11# 89 50 0.47 19#385高
21 3 4 8# 44 6.3 4 10# 67 15 1 13# 90 50 2 25#
22 3 6 8# 45 6.3 2 9# 68 15 2 15#280高
23 3 10 9# 46 8 0.1 3# 69 20 0.1 8#
额定电压、标称电容量及外形尺寸
