产品型号： | CH68A |
| 产品品牌： | 华星 | |
| 产品价格： | 50元/只 | |
| 所 在 地： | 河南 鹤壁市 | |
| 发布日期： | 2013-08-24 | |
 |
||
详细说明

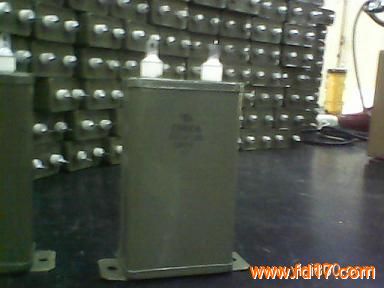

CH68A型高压交流复合介质换相电容器
◇ 特征与用途
矩形金属外壳，全密封结构
采用优质浸渍材料，性能优良，散热性好。
适用于换相等交流电路中
◇技术与性能指标
执行标准：IEC 61881-1：2010
类别温度： -40℃～+55℃
电容量允许偏差：±5%（J）、±10%（k）
损耗角正切：≤0.004
绝缘电阻：≥3000s
耐电压：4.3URd.c.
工作频率：100Hz
◇额定电压、标称电容量与外形结构尺寸
额定电压Va.c. 标称电容量μF 外形尺寸mm
L±3 B±3 H±3
500 1 46 26 68
4 75 55 83
800 10 145 104 145
15 145 104 145
20 145 104 145
30 145 104 145
36 200 105 225
47 200 105 225
50 200 105 225
1200 15 145 104 145
20 145 104 145
30 200 105 225
36 200 105 225
47 200 105 225
50 200 105 225
1500 2 75 55 128
1600 0.47 66 36 108
2000 0.22 66 36 108
0.47 66 36 108
1 75 55 128
2 130 65 145
注：可根据用户要求设计不同规格与尺寸
