CHM高压脉冲电容器

	产品型号：	CHM
	产品品牌：	华星
	产品价格：	50元/只
	所 在 地：	河南 鹤壁市
	发布日期：	2013-08-24

详细说明

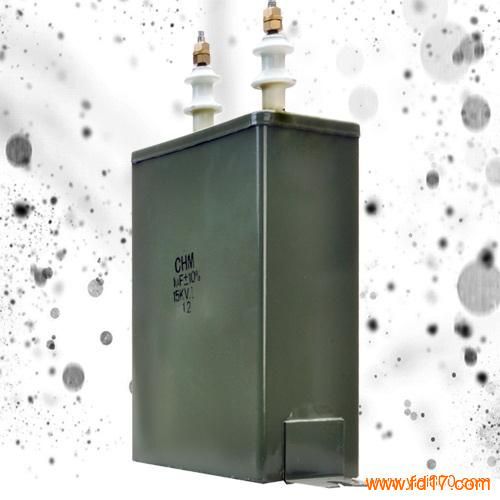

CHM高压脉冲电容器
◇ 特征与用途
 金属外壳全密封结构，体积小，比能高。
 适用于冲击电流发生器，激光设备，避雷器测试备等线路中。
◇技术与性能指标
 环境温度范围:   -25℃— +40℃
 额定电压:       1kV — 100kV
 额定电容量:     1μF—600μF
 电容量允许偏差: ±5％ ；±10％
 损耗角正切:     ≤0.006 （100Hz）
 极与极耐压：    UR ≤ 30 kV   1.3 UR  10s
UR ＞ 30 kV   1.1 UR  10s
 绝缘电阻:       ≥1000s
 极与壳绝缘电阻: ≥5000MΩ
◇额定电压、标称电容量与外形结构尺寸

额定电压 标称电容量 外形尺寸 mm 引出头 备注
kV μF L B H H1 (套CH82)
1 4 65 35 70 25 焊片 3#
6 110 4#
230 320 120 350 80 M12 20#降低
2 1 45 25 50 25 焊片 1#
4 75 55 85 35 5#
3 10 130 65 145 M6 9#
30 200 105 215 50 M6 13#
50 200 105 240 13#加高
100 270 120 325 80 M12 17#
600 540 310 350 25#降低
4 10 130 65 145 40 M6 9#
20 145 100 190 11#
40 200 105 335 13#加高
5 4 130 65 145 M4 9#
8 145 100 145 M6 10#
30 200 105 335 60 M8 13#加高
50 270 120 280 16#
150 350 180 350 80 M12 21#降低

额定电压 标称电容量 外形尺寸 mm 引出头 备注
kV μF L B H H1 (套CH82)
6 1 65 35 110 30 焊2片 4#
24 270 120 280 60 M8 16#
30
80 350 180 350 60 M12 21#降低
100
8
8 145 100 215 50 M6 12#
20 270 120 280 60 M8 16#
30 335 17#加高
40 365 145 335 60 19#加高
65 350 180 350 M12 21#降低
80 540 310 350 80 M12 25#降低
10 1 130 65 200 50 M6 9#加高
6 145 105 335 12#加高
8 200 105 240 M8 13#加高
10 200 105 335 13#加高
20 270 120 335 17#加高
40 365 145 335 M10 19#加高
100 540 310 350 M12 25#降低
15 1 130 65 335 70 M6 9#加高
2 200 105 215 M8 13#
8 335 13#加高
10 320 120 350 20#降低
20 350 180 350 M10 21#降低
30 540 310 350 M12 25#降低
20 5 270 120 350 95 M8 17#加高
9 365 145 350 M10 19#加高
10 350 180 350 21#降低
30 1 220 165 200 120 M8 A式16#
2 270 120 350 17#加高
4 350 180 350 M10 21#降低
5
10 540 310 350 M12 25#降低
40 1 270 120 350 140 M8 17#加高
2 350 180 350 M8 21#降低
8 540 310 350 M12 25#降低
50 1 320 120 350 170  M10 20#降低
2 350 180 350 M10 21#降低
6 540 310 370 M12 25#
60 3 M12 25#
80 2 240 M12 25#
100 1 M12 25#
