产品型号： | CBB23 |
| 产品品牌： | 华星 | |
| 产品价格： | 1元/只 | |
| 所 在 地： | 河南 鹤壁市 | |
| 发布日期： | 2013-08-23 | |
 |
||
详细说明

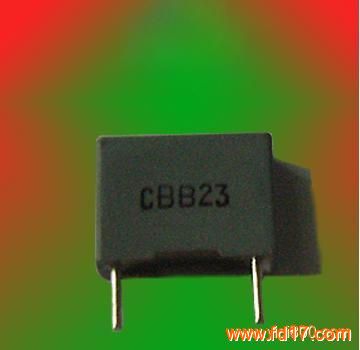

CBB23型双面金属化聚丙烯膜介质直流固定电容器
◇ 特征与用途
以聚丙烯膜为介质，双面真空蒸发铝金属化层，矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。
体积小，重量轻，有优异的自愈性能，能承受较大脉动电流作用，可靠性高。
适用用于直流或脉动电路中，适用于S-J校正，紧凑型节能灯、电子整流器等。并特别适用于军用整机等大电流场合。
◇ 技术与性能指标
执行标准：GB/T 10190（ IEC60384-16）
环境温度：55/100/21电容量允许偏差：±5%（J）；±10%（K）
损耗角正切：CR≤1µF tanδ≤0.002(1kHz) CR>1µF
tanδ≤0.004(1kHz)耐电压：1.6UR（2s）
绝缘电阻：CR≤0.33µF ≥100000MΩ CR>0.33µF ≥30000s
◇ 额定电压、标称电容量与尺寸
额定电压 250Vd.c./200Va.c. 400Vd.c./220Va.c.
标称电容量μF 外形尺寸
B H L P B H L P
0.01 4 9 13 10
0.012 4 9 13 10
0.015 5 11 13 10
0.018 5 11 13 10
0.022 4 9 13 10 6 12 13 10
0.027 5 11 13 10 6 12 13 10
0.033 5 11 13 10 5 11 18 15
0.039 6 12 13 10 6 12 18 15
0.047 5 11 18 15 6 12 18 15
0.056 5 11 18 15 6 12 18 15
0.068 6 12 18 15 7.5 13.5 18 15
0.082 6 12 18 15 8.5 14.5 18 15
0.1 7.5 13.5 18 15 8.5 14.5 18 15
0.12 7.5 13.5 18 15 7 16 26.5 22.5
0.15 8.5 14.5 18 15 7 16 26.5 22.5
0.18 6 15 26.5 22.5 8.5 17 26.5 22.5
0.22 6 15 26.5 22.5 10 18.5 26.5 22.5
0.27 7 16 26.5 22.5 10 18.5 26.5 22.5
0.33 8.5 17 26.5 22.5 11 20 26.5 22.5
0.39 8.5 17 26.5 22.5
0.47 10 18.5 26.5 22.5
0.56 10 18.5 26.5 22.5
0.68 11 20 26.5 22.5
