CBB20、CBB20A型金属化聚丙膜电容器

	产品型号：	CBB20、CBB20A
	产品品牌：	华星
	产品价格：	1元/只
	所 在 地：	河南 鹤壁市
	发布日期：	2013-08-23

详细说明

CBB20型金属化聚丙膜直流固定电容器
◇ 特征与用途
 CBB20型电容器采用锌铝金属化层为介质，聚丙烯膜做介质，无感卷绕而成。外包裹耐热胶带，阻燃环氧树脂封装，轴向引出结构
 体积小，重量轻，安全可靠，有优异的自愈性能。
 适用于各种直流或交流中电子电路中
◇ 技术与性能指标
 执行标准：GB/T 10190（ IEC60384-16）
 气候类别： 40/085/21
 电容量允许偏差： ±5％（J）、±10％（K）、±20％（M）
 额定电压： 250Vd.c.   400Vd.c.   630Vd.c.
 损耗角正切： ≤0.002（1kHz）
 绝缘电阻：CR ≤0.33μF     ≥15000MΩ   CR ≤0.33μF    ≥7500S
 耐电压   1.4UR   （2s）
 寿命试验： 　①试验条件              ②试验后性能 　　            试验温度： 85℃           电容量变化：      ≤5％ 　　            施加电压：  1.25UR         损耗角正切增量： ≤0.005 　　            试验时间： 1000h          绝缘电阻：        ≥规定值的50％
◇ 额定电压、标称电容量与尺寸

额定电压 250Vd.c./200Va.c. 400Vd.c./220Va.c. 630Vd.c./250Va.c.
标称电容量μF 外形尺寸
B H d B H d B H d
0.001 　 　 　 　 　 　 15 9 0.6
0.015 　 　 　 　 　 　 15 9 0.6
0.022 　 　 　 15 9 0.6 15 9.5 0.6
0.033 　 　 　 15 9 0.6 19 9 0.8
0.047 15 9 0.6 15 9 0.6 19 8.5 0.8
0.068 15 11 0.6 15 9 0.6 19 8.5 0.8
0.1 19 8.5 0.8 19 8.5 0.8 27 9 0.8
0.15 19 9 0.8 19 9 0.8 27 9.5 0.8
0.22 19 8.5 0.8 27 8.5 0.8 27 10 0.8
0.33 27 9 0.8 27 9 0.8 27 12.5 0.8
0.47 27 8.5 0.8 27 10 0.8 27 14.5 0.8
0.68 27 10 0.8 27 8.5 0.8 27 17.5 0.8
1 27 10 0.8 27 10 0.8 33 11 0.8
1.5 27 12 0.8 27 12 0.8 33 13 0.8
2.2 27 15 0.8 27 15 0.8 　 　 　
3.3 27 15 0.8 　 　 　 　 　 　

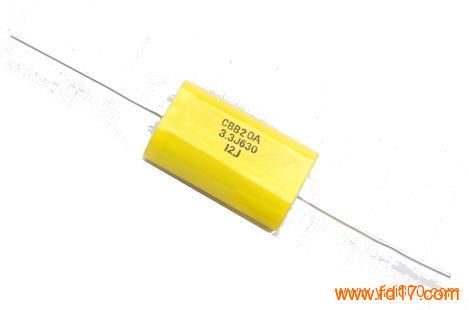

CBB20A型金属化聚丙膜直流固定电容器
◇ 特征与用途
 CBB20A型电容器采用锌铝金属化层为介质，聚丙烯膜做介质，无感卷绕而成。外包裹耐热胶带，阻燃环氧树脂封装，轴向引出结构
 体积小，重量轻，安全可靠，有优异的自愈性能。
 适用于各种直流或交流中电子电路中
◇ 技术与性能指标
 执行标准：GB/T 10190（ IEC60384-16）
 气候类别： 40/085/21
 电容量允许偏差： ±5％（J）、±10％（K）、±20％（M）
 额定电压： 250Vd.c.   400Vd.c.   630Vd.c.
 损耗角正切： ≤0.002（1kHz）
 绝缘电阻：CR ≤0.33μF     ≥15000MΩ
CR ≤0.33μF    ≥7500S
 耐电压   1.4UR   （2s）
 寿命试验：①试验条件              ②试验后性能 　　        试验温度： 85℃           电容量变化：         ≤5％ 　　        施加电压：  1.25UR         损耗角正切增量：     ≤0.005 　　        试验时间： 1000h         绝缘电阻：            ≥规定值的50%
◇额定电压、标称电容量与尺寸
额定电压 250Vd.c./200Va.c. 400Vd.c./220Va.c. 630Vd.c./250Va.c.
标称电容量μF 外形尺寸
L B H d L B H d L B H d
0.001 　 　 　 　 　 　 　 　 15 6.5 10.5 0.6
0.015 　 　 　 　 　 　 　 　 15 6.5 10.5 0.6
0.022 　 　 　 　 15 6.5 10 0.6 15 7 11 0.6
0.033 　 　 　 　 15 6.5 10 0.6 19 6.5 10.5 0.8
0.047 15 6.5 10.5 0.6 15 6.5 10.5 0.6 19 6 10.5 0.8
0.068 15 8.5 12.5 0.6 15 6.5 10 0.6 19 6 10.5 0.8
0.1 19 6 10 0.8 19 6 10 0.8 27 6.5 13 0.8
0.15 19 6.5 10.5 0.8 19 6.5 10.5 0.8 27 7 13 0.8
0.22 19 6 10 0.8 27 6 12.5 0.8 27 7.5 14 0.8
0.33 27 6.5 13 0.8 27 6.5 13 0.8 27 10 16 0.8
0.47 27 6 12.5 0.8 27 7.5 13.5 0.8 27 12 28.5 0.8
0.68 27 7.5 14 0.8 27 6 12.5 0.8 27 15 21.5 0.8
1 27 7.5 14 0.8 27 7.5 14 0.8 33 8.5 14.5 0.8
1.5 27 9.5 16 0.8 27 9.5 16 0.8 33 10.5 17 0.8
2.2 27 12.5 18.5 0.8 27 12.5 18.5 0.8 　 　 　 　
3.3 27 12.5 22.5 0.8
