产品型号： | CBB111 |
| 产品品牌： | 华星 | |
| 产品价格： | 1元/只 | |
| 所 在 地： | 河南 鹤壁市 | |
| 发布日期： | 2013-08-23 | |
 |
||
详细说明

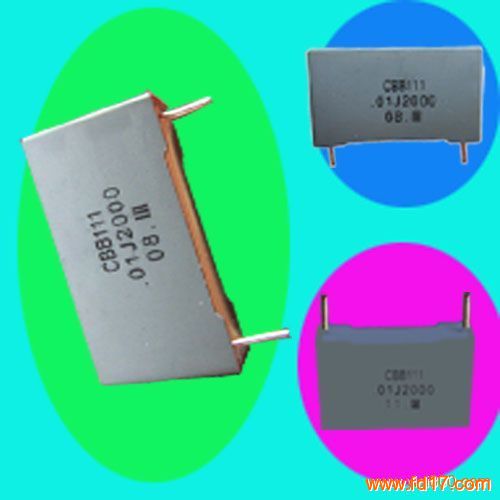

CBB111型金属箔式电容器
◇特征与用途
矩形阻燃塑料外壳，阻燃环氧树脂封装，单向引出结构。
体积小，重量轻，电压高。
能承受较大脉冲电流作用，每微秒电压可上升数百伏到数千伏。
用于直流或脉动电路，特别适用于彩电，军用整机等。
可靠性高。
◇技术与性能指标
详细规范：GB9610-88
分规范：GB10188-88
气候类别：55/100/21
电容量允许偏差：±5%(J);±10%(K);±20%(M)
损耗角正切： ≤0.0005(1kHz)
绝缘电阻：CR≤100V ≥100000MΩ
耐电压：2UR(2s)
寿命试验：
①. 试验条件 ②.试验后性能
试验温度：85℃ 电容量变化：△C/C≤2%±(2%+2pF)
施加电压：1.5UR 损耗角正切赠量：≤增量值的1.4倍
试验时间：1000h 绝缘电阻 ≥50%规定值
◇额定电压、标称电容量与尺寸
额定电压 630VD.C./300VA.C. 额定电压 1000VD.C./400VA.C.
标称电容量μF 外形尺寸 标称电容量μF 外形尺寸
B H L P B H L P
6800 5 11 18 15 2200 5 11 18 15
8200 5 11 18 15 2700 5 11 18 15
0.010µF 5 11 18 15 3300 6 12 18 15
0.012 5 11 18 15 3900 6 12 18 15
0.015 6 12 18 15 4700 7.5 13.5 18 15
0.018 6 12 18 15 5600 7.5 13.5 18 15
0.022 7.5 13.5 18 15 6800 8.5 14.5 18 15
0.027 7.5 13.5 18 15 8200 6 15 26.5 22.5
0.033 8.5 14.5 18 15 0.010µF 6 15 26.5 22.5
0.039 6 15 26.5 22.5 0.012 6 15 26.5 22.5
0.047 7 16 26.5 22.5 0.015 7 16 26.5 22.5
0.056 7 16 26.5 22.5 0.018 7 16 26.5 22.5
0.068 8.5 17 26.5 22.5 0.022 8.5 17 26.5 22.5
0.082 10 18.5 26.5 22.5 0.027 8.5 17 26.5 22.5
0.1 10 18.5 26.5 22.5 0.033 10 18.5 26.5 22.5
额定电压 1500VD.C./450VA.C. 1600VD.C./450VA.C. 2000VD.C./500VA.C.
标称电容量μF 外形尺寸
B H L P B H L P B H L P
1000PF 5 11 18 15 5 11 18 15 6 12 18 15
1200 5 11 18 15 5 11 18 15 6 12 18 15
1500 5 11 18 15 5 11 18 15 7.5 13.5 18 15
1800 5 11 18 15 6 12 18 15 7.5 13.5 18 15
2200 6 12 18 15 6 12 18 15 8.5 14.5 18 15
2700 6 12 18 15 7.5 13.5 18 15 6 15 26.5 22.5
3300 7.5 13.5 18 15 7.5 13.5 18 15 6 15 26.5 22.5
3900 7.5 13.5 18 15 8.5 14.5 18 15 6 15 26.5 22.5
4700 8.5 14.5 18 15 6 15 26.5 22.5 7 16 26.5 22.5
5600 6 15 26.5 22.5 6 15 26.5 22.5 7 16 26.5 22.5
6800 6 15 26.5 22.5 6 15 26.5 22.5 8.5 17 26.5 22.5
8200 6 15 26.5 22.5 7 16 26.5 22.5 8.5 17 26.5 22.5
0.010µF 6 15 26.5 22.5 7 16 26.5 22.5 10 18.5 26.5 22.5
0.012 7 16 26.5 22.5 8.5 17 26.5 22.5
0.015 8.5 17 26.5 22.5 8.5 17 26.5 22.5
0.018 8.5 17 26.5 22.5 10 18.5 26.5 22.5
0.022 10 18.5 26.5 22.5 11 20 26.5 22.5
