产品型号： | LUGB |
| 产品品牌： | 宏业 | |
| 产品价格： | 4300元/台 | |
| 所 在 地： | 河北 沧州市 | |
| 发布日期： | 2019-03-08 | |
 |
||
详细说明

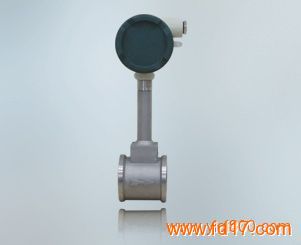

LUGB型涡街流量传感器适用测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量.
涡街流量计特点
结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
安装简单，维护十分方便。
检测传感器不直接接触被测介质，性能稳定，寿命长。
输出是与流量成正比的脉冲信号，无零点漂移，精度高。
测量范围宽，量程比可达1：10。
压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。
检定周期为二年。
LUGB型涡街流量传感器应用内径范围为25-300mm（满管式），插入式涡街流量传感器应用内径范围为350-1200mm(插入式),满管式测量液体精度为1，测量蒸汽和气体精度为1.5，插入式测量液体精度为2，测量蒸汽和气体精度为2.5，被测介质温度为-20150、-40250、+100350（仅管式），输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。
涡街流量计安装条件
l 传感器可安装在室内，也可安装在室外。环境条件要符合要求。
l 传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
l 传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
l 传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
l 被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
l 传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
l 直管段内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管径，误差要3并不超过5mm。
涡街流量计安装步骤要求
l 将配备的专用法兰分别焊接到上下游直管段上，使专用法兰和直管段的内径严格垂直与同心。
l 将传感器夹在焊有专用法兰的上下游直管段上，用螺栓紧固，使上下游直管段与传感器保持同轴。
l 传感器安装方式：传感器应朝上或水平（放大器指向）安装；介质温度超过250，传感器应水平安装。
l 传感器及管道必要时应良好接地，接地电阻10Ω。
涡街流量计注意事项
l 专用法兰与直管段焊接时不能带着传感器焊接。
l 安装时应使传感器的流向标志与管道内流体流向一致。
l 传感器安装前，法兰凹槽内必须放好密封圈。压力和温度测量点的位置，取压点在传感器下游35DN处，测温点在下游58DN处。
l 测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
l 连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感，最大长度不应超过200米。
l 安装传感器前，管道必须进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道必须充满被测液体，防止气泡的干扰。
测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下更换探头体时，必须安全操作，做好高温防护。降温降压后在安全条件下方可更换探头。涡街流量计，具有精度高、抗振动、抗干扰、维护方便的特点，适合于各种使用蒸汽、气体工况下的流量计量。涡街流量计是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。
详情请咨询专业人员
