产品型号： | LFX |
| 产品品牌： | 宏业 | |
| 产品价格： | 2400元/台 | |
| 所 在 地： | 河北 沧州市 | |
| 发布日期： | 2019-03-08 | |
 |
||
详细说明
二、工作原理

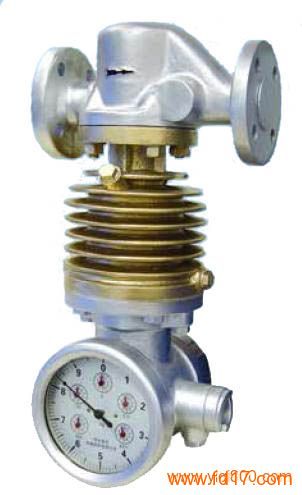

被测蒸汽流经流量计本体时由孔板节流，在前后压差的作用下，一部分蒸汽通过喷嘴进入分流管喷嘴形成的射流推动转子轴以上端的翼轮旋转，转子轴下端有两阻尼叶片在注满阻尼液的阻尼室中作阻尼转动，使翼轮能吸收射流的动能。翼轮的旋转力矩与阻尼力矩相平衡时，翼轮的转速与流经流量计被测蒸汽的质量流量成正比，通过修正，分度，由指示器表盘反映出累积蒸汽的实际流量。蒸汽流量计主要由节流体，阻尼器和指示器三大部件组成，是一种差压一分流原理式仪表，被测介质蒸汽进入流量计节流体后，一部分通过主管道节流孔板，一部分经分流管流经喷嘴，射流到叶轮上，对叶轮形成转矩，使叶轮带动转子轴旋转，在转子轴的下部装有阻尼叶片，安装在注满阻尼液的阻尼室中，使叶轮转动受到制约，所以它的转速比蒸汽的喷速慢得多，因此，叶轮能吸收蒸汽喷速的功能，使它的旋转速度与蒸汽造成的转矩及阻尼力矩相对应，并形成定量的关系，叶轮转速与流量成正比。
三、主要参数及性能指标
1、测量介质 饱和蒸汽、微过热蒸汽
（过热度≤20℃）
2、公称通径 02; 05; 08; 10;
3、工作温度 183℃(02)
240℃(05; 08; 10);
4、环境温度 要求0℃～55℃
（其他温度订货）
5、使用压力范围 0.03-1.0 MPa(02)
0.05-1.6 MPa(05; 08; 10);
6、安装方式 水平安装
7、密度补偿方式 机械式为手动压力补偿
