详细说明

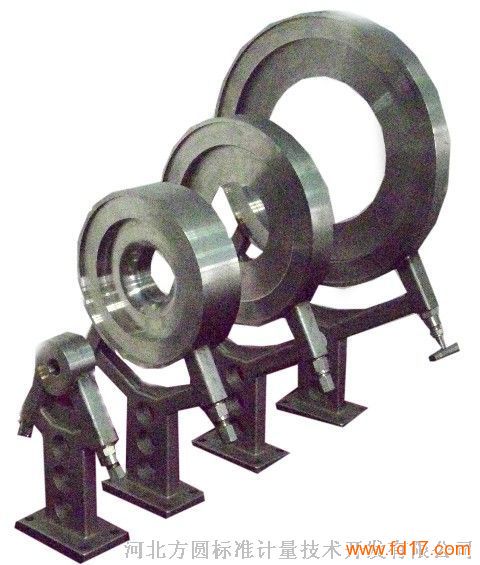

标准孔板和喷嘴作为节流件的流量测量装置是目前工业生产及贸易结算中应用最广泛的流量测量装置之一，是唯一不需实标的流量测量设备，具有结构简单、耐高温、使用寿命长、稳定可靠等优点，在目前的所有流量测量方法尤其蒸汽计量中仍占有最高的使用比例；但传统节流件不足之处是流量测量范围小、安装复杂以及堵、漏、冻等问题。
本产品力求充分继承传统节流件的优点，并利用现代技术和产品克服其缺点，为用户提供一个稳定、可靠、（准）免维护并有标准依据的流量测量方法。
2 工作原理及依据
充满管道的流体经过管道内的节流装置，流束将在节流件处形成局部收缩，于是在节流件前后产生了压力差（差压），根据流动连续性原理和伯努利方程可推导出差压与流量之间的关系：差压与流量间为函数关系
qm ：质量流量；C：流出系数；d：节流件开孔；β：直径比d / D；ρ：流体密度；ε：可膨胀系数;
计算与加工方式完全符合GB/T 2624-2000 国家标准
3 产品特点
3.1 节流装置和差压变送器甚至压力、温度变送器做成一体，节约安装、维护工作量及费用。
3.2 可在线补偿流出系数C、膨胀系数ε、工况管道内径D、工况开孔d等，使量程比达20：1。
3.3 45度取压阀便于清理取压孔（脏污或易结晶介质堵塞取压孔），也便于系统的在线维护。
3.4 节流件采用锻制不锈钢一体加工，确保了节流件的强度，并使可能的泄漏点为最少！
3.5 可内嵌蒸汽计量专用软件（GB/T 2624-1993）和天然气计量专用软件（SY/T 6143-1996，AGA8）。
3.6可采用HART协议作为信号传输，充分发挥了智能变送器的优良性能。使量程得到实质性的扩展。
3.7 提供不间断电源仪表箱，断电后系统仍可工作10～30天。
3.8 预留压力传感器接口，避免了压力传感器的安装成本。
3.9采用防盗式取压阀和排污阀，适用于贸易结算。
