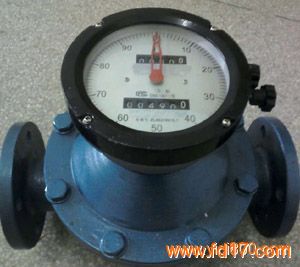

齿轮流量计

	产品型号：	ZH-LC
	产品品牌：	中航仪表
	产品价格：	面议
	所 在 地：	江苏 淮安市
	发布日期：	2018-01-19

详细说明

一、齿轮流量计产品概述：


    又称容积式流量计，在流量计中属于精度较高的一种。利用机械式测量元件把流体连续不断地分割成若干个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。ZH-LC椭圆齿轮流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。


二、齿轮流量计技术参数：


允许误差:±0.2% 、±0.5%

公称通径DN（mm）:10～100

公称压力PN（M.Pa）:铸铁（A），不锈钢（P） 1 .0 、1.6、2.5、4.0、6.3，铸钢（E）2.5、4.0、 6.3 、9.6

被测液体温度:低温型：-40～ +60℃，常温型-10℃～ +80℃，中温型-10℃～ +200℃高温型-10℃～ +300℃

被测液体粘度(mPa.s):0.3～ 50000

管道连接:GB/T9118-2000(中国标准法兰)；NIST（美国标准法兰），BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；

现场显示：99999,999 L（累计流量），9999,999.9 L（单次流量），9999,999.9 L（瞬时流量）

输出信号：脉冲信号、4～20mA、

防爆等级：EXiaIIBT5EXiaIICT5

防护等级：IP65


三、ZH-LC齿轮流量计特点：


1、流量测量与流体的流动状态无关，测量范围广。

2、粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3、椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量。

4、流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。

5、、测量精度较高：0.2级与0.5级。

6、可测量各种油品及对铸铁不腐蚀液体介质的计量。
型号 ZH-LC-a铸铁 ZH-LC-e铸钢 ZH-LC-b不锈钢
公称压力Mpa 1.0 1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2 ~200 Mpa.s
被测液体温度 -20℃～+300℃
流 量 范 围m3/h
型号精度等级 ZH-LC-a铸铁 ZH-LC-e铸钢 ZH-LC-b不锈钢
公称口径（mm） 0.5 0.2 0.5 0.2 0.5 0.2
10 0.04～0.4 0.1～0.4 0.04～0.4 0.1～0.4 0.1～0.5 0.1～0.5
15 0.25～1.5 0.3～1.5 0.25～1.5 0.3～1.5 0.3～1.5 0.3～1.5
20 0.5～3 0.6～3 0.5～3 0.6～3 0.6～3 0.6～3
25 1～6 1.2～6 1～6 1.2～6 1.2～6 1.2～6
40 2.5～15 3～15 2.5～15 3～15 3～15 3～15
50 4～24 4.8～24 4～24 4.8～24 4.8～24 4.8～24
65 5～40 8～40 5～40 8～40 8～40 8～40
80 10～60 12～60 10～60 12～60 12～60 12～60
100 16～100 20～100 16～100 20～100 20～100 20～100
150 32～190 38～190 32～190 38～190 38～190 38～190
200 34～340 68～340 34～340 68～340 68～340 68～340
