产品型号： | LUGB |
| 产品品牌： | H&N | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2020-10-17 | |
 |
||
详细说明

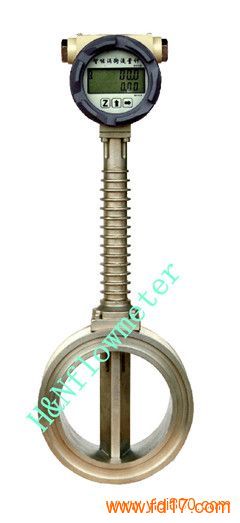

LUGB涡街流量计
LUGB系列涡街流量计为管道介质流量测量提供了一个更加科学的解决方案。HN-LUGB系列仪表可以完成在管道一点同时测量介质四种参数（不同型号功能有所不同）：质量流量、体积流量、压力、温度等。HN-LUGB独特的设计便于安装、使用方便、维护简单，诸多特点满足了客户对测量过程参数高精度、高可靠性的要求。
HN-LUGB电子器件在保证大的量程比的条件下，允许你对多数气体、液体、蒸汽的重新配置。仪表输出一个（可选）的脉冲信号用于累积量的计量、三个（可选）的4-20mADC信号用于过程参数的测量与控制。现场以工程单位显示：瞬时流量、累积流量、温度、压力、密度等。
图1 -1管道式多参数涡街质量流量计 图1-2涡街流量计测量原理
HN-LUGB系列多参数涡街流量计采用一个独特的传感器直接测量3个参数---速度、温度、压力来监测质量流量。内置的流量计算机通过3个参数来计算质量流量和体积流量。可拆下的温度、速度及压力传感器位于涡街仪表的本体内。流量仪表内置有一个分流体，通过测量由分流体产生的旋涡的频率来测量流体速度。温度测量采用标准RTD，它能自动校正由于介质温度变化而对流体流量的测量误差。压力测量通过一压力传感器来测量，并能自动校正由于介质压力变化而对流体流量的测量误差。这三个元件安装在涡街流量计的本体内，并且位于分流体的下游。
特点
● 采用专利产品—压电晶体传感器。
● 发生体中的二片压电元件用来检测所产生旋涡，检测元件不接触介质。
● 采用抗机械振动，抗冲击和抗脏污的结构新设计。
● 压力、温度自补偿；
● 现场动态修改参数（单位、密度、仪表系数等），信号输入输出校准全部自动；
● 多达12点流量线性修正，保证仪表高精度。
● 与计算机联网通讯不影响两线制模拟量信号输出。
● 完善的故障自检功能。
● 就地128*64LCD图形显示（无须外供电）
● 一键清累积量功能
技术参数
■ 适用口径：DN15-DN350，其它口径协议供货。
■适用介质：气体、蒸汽、液体。
■压力等级：≤4.0MPa，其它压力等级协议供货。
■ 精 确 度：1级，（0.5）级。
■重 复 性： ≤0.33%（0.15%）。
■防护等级：IP65，IP67。
■环境条件： 环境温度：(-30—+70)℃/(-20—+60℃液晶显示)。
相对湿度：5%～90% 大气压力：(86～106)kPa。
介质温度范围：(-50—+250) ℃，(-50—+350) ℃。
■供电电源：
ａ）三线制：采用外电源时：12～24VDC/30mA(-20%～+15%)，无输出可低至6V。
采用后备电池供电时（可选项）：锂电池3.6V(4/7Ah)/1.2mA。
b）二线制：15～24VDC/4-20mA(-20%～+15%)。
■ 输出信号
ａ）三线制：
⑴ 脉冲输出：高电平≥5V（供电电压-1V），低电平<0.5V，含1K上拉电阻的集电极开路输出。具有时实线性修正功能。
⑵ 三线4～20mA线性校正电流输出(需有地线)，（24V时回路负载≤800Ω）
⑶RS485通讯：仪表可配置RS485通讯接口。通信距离≤1200mm。
b）二线制：
⑴ 二线4~20mA线性校正电流输出（24V时回路负载≤500Ω）。
⑵ 光隔离无修正原始脉冲输出：高电平≥5V（供电电压-1V），低电平<0.5V；含1K上拉电阻的集电极开路输出，需另供电源。
⑶HART通讯：支持57个通用命令中的14个常用命令。
■ 防爆标志：本安防爆：Ex ia II CT2-CT4 隔爆：Ex id II CT4
安装
流量计的正确安装是保障仪表正常运行的重要环节，也是确保仪表能长期可靠运行的必要工作。如果初次安装不当，将影响测量精度，甚至导致流量计不能正常工作。哈恩公司的HN-LUGB系列流量仪表安装简单。
管道式仪表安装
夹持式流量仪表安装
法兰式流量仪表安装
警告：接线前应先断开外电源，决不允许带电接线！！！
注意：不能接入有源信号，否则可能损坏板内恒流源。
