产品型号： | HNVF-1100 |
| 产品品牌： | H&N | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2020-07-12 | |
 |
||
详细说明
本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。适用于污水处理厂，渠道改造、河道治理、农田灌慨等流量测量
一、产品特点、用途和适用范围
1.1 特点
●数字化信号处理技术，适合恶劣环境的应用
●先进的信号环境显示（示波器技术），调试、安装方便容易
●高速可靠的单片机处理，快速稳定
●多重数据滤波技术，测量稳定可靠
●16位高精度D/A输出，提高了4-20mA输出的精度
●配有485接口，可以接计算机或其它数据采集器
●有小时、日、月、年流量及断电信息的数据存储功能
1.2 用途
本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。适用于污水处理厂，渠道改造、河道治理、农田灌慨等流量测量
1.2 适用范围
●流量范围：0升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
●工作环境温度：-20～55℃
三、仪表的组成及分型

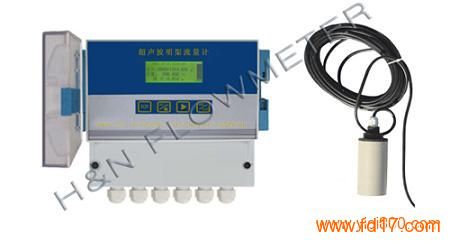

1、仪表的组成
本仪表主要由仪表、探头部分组成。仪表与探头连接的电缆，型号：RVVP4-0.3(四芯+屏蔽，外径小于 6mm)。仪表出厂原配10米，应用中可接长至200米。如要超过200米，需在定货时声明。
2、堰槽的种类
超声波明渠超声波明渠流量计堰槽主要有以下几种：直角三角堰、矩形堰和巴歇尔槽
四、主要技术指标及技术参数
4.1 流量范围：0升/秒～10米3/秒 （由配用的量水堰槽的种类、规格确定）
4.2 累计流量：12位十进制数，累满后自动回零
4.3 流量精度：1％
4.4 测距范围：3米
4.5 测距精度：0.25％
4.6 液位分辩：1毫米
4.7 工作环境温度：-20～55℃
4.8 仪表防护等级：仪表显示部分：IP65；探头部分：IP65
4.9 供电电源：交流供电 220V±10％ 6W
4.10 仪表日历钟计时误差: <2s/24h
4.11 仪表数据存储量：存储记录小时流量128条，日流量64条，月流量32条，年流量4条，断电记录64条。存储器循环使用，存满时覆盖最早的记录
4.12 4～20mA电流输出：
外部负载电阻：0～500Ω
误差： 0.1％ (相对仪表示值)
负端与仪表地端共接 (根据应用要求可改成悬浮地输出)
输出内容：瞬时流量
4.13 RS485：
编码方式： 1起始位，8数据位，1停止位
波特率： 9600
00-09，当设置为00时每测量一次就会输出一次
当地址为01－09时，需用命令查询：
发送格式为：！x（x为地址）
回送格式：#000000000 0000.000 ； 第一组数据是累计流量（立方米）第二组数据是瞬时流量（立方米/小时），两数据间用空格符分开
4.14 继电器：
控制方式： 每累计设定的m3闭合一次(50毫秒)、液位上限报警
类型： 单刀双掷 （常开、常闭） 触点容量： AC250V 1A ；DC30V 1A
