产品型号： | HNVF-1000 |
| 产品品牌： | H&N | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 大连市 | |
| 发布日期： | 2020-08-02 | |
 |
||
详细说明

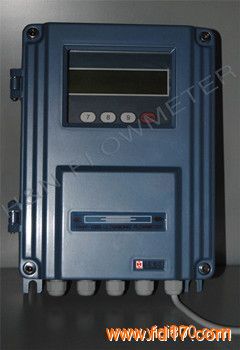

HNVF-1000型超声波流量计
1 工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式：
2 HNVF-1000型超声波流量计的特点
*增加了动、静态清零功能，校正后精度更高；
*采用了平衡差分发射、平衡差分接受电路，抗干扰性能和适应性能有很大提高提高，能适用于大功率变频器工作场合；
*采用了最新集成电路，电路参数进行了优化，所以生产工艺更简单，而整机可靠性和一致性等性能更加优异。
*高精度、高可靠性、高性能、低价格
* 可视界面操作，使用更方便可靠，并且功能更多，可用于几乎全部工业环境中。
* 优化的智能信号自适用处理，使用者无需任何电路调整，使安装更容易简单。
* 可使用公制或英制单位，流量的单位可选用几乎所有常用的中外通用单位，在带背光液晶显示器上选择显示流量、流速、累积量及日期时间等。
* 日、月、年流量累积功能可记录前64个运行天、前64个运行月、前5个运行年的累积流量；上、断电管理功能可记录前64次上电和断电时间。
* 便携式流量计带有自动充电的机内电源，可连续工作8小时。并备有外接直流电源输入插座。
* 完备的输出信号包括集电极开路、频率信号输出、4~20mA电流环模拟输出等。带倍乘因子（量程）的机内七位数长的正向、负向、净流量及热量累积器独立工作，并可通过集电极开路电路输出累计脉冲。
* 两路模拟输入可输入压力、温度液位信号。配接温度变送器可实现热量测量。
* 用户选择标准校正曲线或用户实验校正曲线对因液体流态分布引起的速度变化按雷诺系数进行校正。
* 在测量技术上，HNVF-1000使用了可达0．2ns超高分辩率、超高线性、超高稳定的时间测量电路，加上机内使用的32位长数字处理程序，保证了HNVF-1000比其他类型的流量计具有更高的分辨率和测量范围。
3 典型用途
水、污水、海水
给水和排水
发电厂(核电、火力和水力)
热力、供暖、供热
冶金、矿山
石油、化工
食品和医药
船体操作和维护
节能监测、节水管理
造纸和制浆
泄漏检测
流量巡检、流量跟踪和采集
热量测量、热量平衡
流量、热量化管理、监控网络系统
4 产品选型
HNVF-1000——Ⅰ——Ⅱ——Ⅲ——Ⅳ
Ⅰ：主机样式
□ L→固定式
□ T→盘装式
□ Ex→防爆式。
Ⅱ：传感器样式
□ S→标准外缚式小探头 适用管径DN15～100mm
□ M→标准外缚式中探头 适用管径DN50～700mm
□ L→标准外缚式大探头 适用管径DN300～3000mm
□G-（ф）→管段式探头
□ C→插入式探头
Ⅲ：信号输出
□ A→电流信号：4～20mA
□ H→频率信号：1～9999Hz之间任选，OCT输出
□ P→脉冲信号：正，负，净流量及热量了几脉冲，双路OCT输出
□B→报警信号：双路OCT输出，可选近20种源信号
□ D→数据接口：隔离RS485串行接口
Ⅳ：工作电源
□ A→交流电220VAC
□ D→直流电12～36VDC
5 性能指标
项目
性能，参数
测量主机
测量原理
超声波传播时差原理。双CPU并行工作，4字节浮点运算。
测量周期
500ms．（每秒2次）
显示
2X10背光型汉字或者2*20字符型液晶显示器
操作
外接4键或16键轻触键盘以及PC计算机设参软件
输入
3路4-20mA输入，精度0．1%。可输入压力、液位、温度等信号。
输出
电流信号：4-20mA，阻抗600KW，浮空，精度0．1%；
频率信号：1-9999Hz之间任选（OCT输出）；
脉冲信号：正、负、净流量及热量累计脉冲，OCT输出；
报警信号：双路OCT输出，可选近20种源信号；
数据接口：隔离RS485串行接口。
其他功能
流量日、月、年累积功能；
定时打印，数据输出功能；
故障自诊断功能；
遥控网络工作方式；
信号控制手动操作方式。
测量精度
精度：1．0%。
流速范围
0．3-10m/s。
声学系统
传感器
外缚式：小型标准S型，适用于管径DN15～DN100 mm；
中型标准B型，适用于管径DN50～DN700 mm；
大型标准L型，适用于管径DN300～DN3000mm。
插入式：测量管道材质不限（不停产安装）适用于管径DN80～DN2000mm以上。
标准管段式：适用于管径DN10-DN1000，整机测量精度±0．5%。
电缆长度
可加长至300 M（超过此长度请同厂家联系）。
管道
衬材
钢、不锈钢、铸铁、硬质塑料等一切质地致密管道，允许有衬里。
内径
20mm-3000mm。
直管段长度
上游310D，下游35D，距泵出口处330D。(注：D为管道直径)
流体类型
种类
水、海水、酸碱液、食物油、汽煤柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
浊度
￡20000ppM，且气泡含量小。
流向
可对正反向流量分别计量，并可计量净流量。（测量介质要保证满管测量）
工作环境
温度
主机：-10-80 °C
探头：￡85°C(高温探头：￡150 °C)
湿度
主机：85%RH
探头：98%RH（40°C），可浸水工作（3米￡）。
电源
固定式：AC220V，24VDC；
便携式：机内自动充电电池可连续工作20小时左右；
外接AC220V，5VA交流电源。
工作时间
连续
