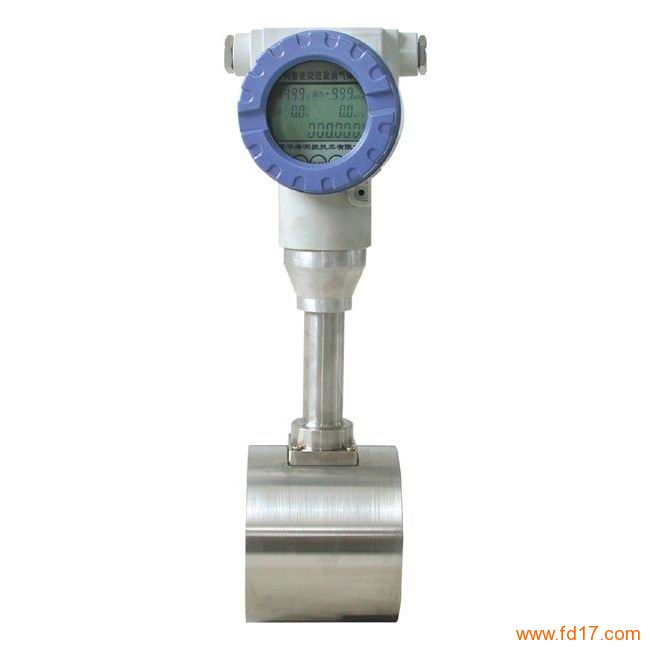

产品型号： | HSWJ-DN25 |
| 产品品牌： | 韩深HS | |
| 产品价格： | 1000元/套 | |
| 所 在 地： | 广东 广州市 | |
| 发布日期： | 2012-12-12 | |
 |
||
详细说明
介质温度：-40℃～+320℃； 重复性：≤0.2%；
线性度：≤±1.0%； 本体材质：1Cr18Ni9Ti；
连接方式：法兰卡装式； 负载电阻：最大负载电阻不超过350Ω
供电电源：24VDC； 输出信号：电流脉冲；
流量范围：见表2及其说明A与B
表2 WJG系列流量计范围表表 2
流量范围(m3/h)
流量计型号
公称通径DN
(mm) 液体气体 蒸汽
WJG 10 0～3 1～50 1～60
WJG 15 0～5 2～60 1～80
WJG 20 0～8 5～100 5～100
WJG 25 0.5～15 5～136 5～120
WJG 40 1～36 8～360 6～286
WJG 50 2.7～56 3.5～420 10～380
WJG 65 3.1～90 10～710 10～656
WJG 80 3.1～130 10～1360 10～1030
WJG 100 5～200 25～2100 30～1630
WJG 125 5～300 30～2800 50～2360
WJG 150 5～420 80～4100 100～3860
WJG 200 10～780 200～8600 200～6860
WJG 250 20～1460 300～14430 300～1250
WJG 300 50～2100 300～18850 300～16000
注 1：表2 中所列流量范围是在下述状态下标定的：
对于气体是在温度为0℃，1个标准大气压下的空气（ρ0=1.293kg/m3）；
对于液体是为4℃的水（ρ0=1000kg/m3）；
对于蒸汽是绝对压力为0.4Mpa的干饱和蒸汽（ρ0=2.1628kg/m3）；
当介质条件不是上述条件或用于其它介质时，流量计的流量范围受到密度和粘度影
响。此时，流量范围按以下方法确定：
说明：A、下限流量：
（1） 可根据表2给出的下限流量Qmin，基准介质密度ρ0（气体ρ0=1.293kg/m3；
液体ρ0=1000kg/m3；蒸汽ρ0=2.1628kg/m3）和使用介质密度ρ，按下式计算不同使用介
质密度下限流量Qminρ；
Qminρ=Qmin ρ0/ρ（m3/h）
（2） 可根据使用介质的运动粘度ν，按下式计算粘度下限流量Qminν
Qminν=6νD ×104（m3/h）
式中：D??管道内径（mm） ν??运动粘度(m2/s)
比较Qminρ和Qminν，其中取数值较大的一个作为该型号流量计在该种介质使用
时的下限流量。
说明：B、上限流量
各种不同介质的使用上限流量如表2所示。一般情况下，液体的上限流速为6m/s；
气体或蒸汽的上限流速为45m/s。
注2：智能涡街流量计的阻力系数Cd=2.2：流量计在不同的流量下的阻力损失可按
下式计算：
式中：△P??阻力损失（Pa）
