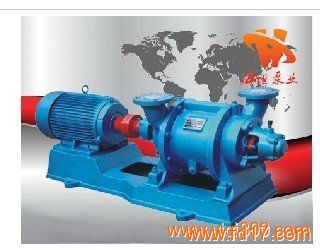

SZ型水环式真空泵

	产品型号：	SZ型
	产品品牌：	海坦
	产品价格：	面议
	所 在 地：	浙江 温州市
	发布日期：	2017-12-16

详细说明

【SZ型水环式真空泵】产品简介：

　　SZ型水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体，以便在密闭的容器中形成真空和压力。
　　SZ型水环式真空泵有SZ-1、SZ-2、 SZ-3及 SZ-4四种规格，SZ真空泵所形成的最大真空度分别在86~95%之间。SZ-1及 SZ-2所能形成的最大压力为1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配电动机功率容许下的最大压力为1.5公斤/厘米2，若增加电动机功率，最大压力为2.1公斤/厘米2

【SZ型水环式真空泵】型号意义：



【SZ型水环式真空泵】结构说明：

　　SZ型水环式真空泵的结构如图所示：
　　SZ型水环式真空泵由泵体（1）及两个侧盖（2）（3）所组成（图3及图4）侧盖下部有泵脚（a）支撑（图2），在上部是两管子即进气管（c）和排气管（f），这两个管子通过侧盖上的吸气孔（d）及排所孔（g）与泵腔相连，泵体上的进气管与排气管和侧盖上的吸气孔及排气孔相通，轴（4）偏心地安装在SZ型水环式真空泵体中，叶轮（6）用键（5）固定于轴上。叶轮与侧盖之间的间隙，用泵体和侧盖间的垫来调整总间隙，用轴套（17）推动叶轮，从而调整叶轮两端的间隙。此间隙决定气体在泵内由进气口至排气口流动中损失的大小。



1
 泵体
 7
 轴承瓦架
 13
 电机联轴器

2
 后盖
 8
 滚珠轴承
 14
 轴承盖

3
 前盖
 9
 园螺母
 15
 键

4
 泵轴
 10

 16
 定位圈

5
 平键
 11

 17
 轴套

6
 叶轮
 12
 泵联轴器
 18
 填料压盖


　　SZ型水环式真空泵填料函配备在示两侧盖（2）（3）内，在填料后面，有一个水室，水由管子（11）进入此室，一部分水通过填料冷却填料函，另一部分进入泵体，在离心力的作用下沿叶片端面流动而充满于整个叶轮和侧盖之间。
　　滚珠轴承（8）用圆螺母（9）固定在轴上。
　　在侧盖侧壁上（图2）排气孔（g）下面有几行圆孔（e）有橡皮阀（球形）关闭，这些孔的得作用是当时轮叶片间的气体压力达到排气压力时，在排气口以前就将气体自动放出，因此就减少了因气体压力过大而消耗的功率。
　　SZ-1及SZ-2的结构图（图3）所示，其与SZ-3及SZ-4结构（图4）不同之处是：进、排气管分别在两个侧盖上，一根管与进气口相通，一根管与排气口相通，泵内无橡皮阀。
　　进气管（10）与气水分离器联在一起供给泵所需要的循环水，为了使泵腔的两端面间隙和填料得到很好的密封，必须由水封管（11）不断地供给干净的冷水。在联轴器端为了不使轴承内油外漏，因此装有毛毡圈（20）来密封。

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，SZ型水环式真空泵性能参数、SZ型水环式真空泵使用场合、SZ型水环式真空泵材质要求、SZ型水环式真空泵结构、SZ型水环式真空泵安装尺寸以及SZ型水环式真空泵的价格等详情，请联系我们的营销部，电话：0577-66996885、66996886，感谢您访问海坦泵业网站【http://www.bengzhan.cn/】，我们一定会尽心尽力为您提供优质的服务。
