产品型号： | ES3002 |
| 产品品牌： | FUZRR | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 广州市 | |
| 发布日期： | 2017-10-20 | |
 |
||
详细说明
一、特性
ES3002双钳多功能接地电阻测试仪又叫双钳接地电阻测试仪。其集合多种测量方法于一体的高级接地电阻测试仪， 该仪表除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。它采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。
ES3002双钳多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。

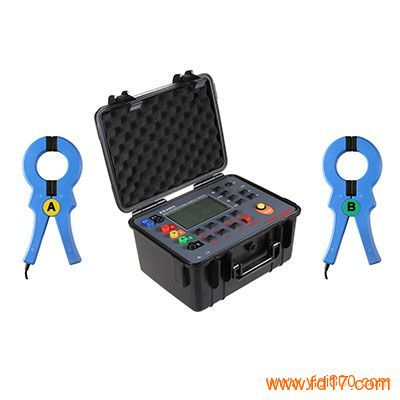

ES3002双钳多功能接地电阻测试仪由主机、监控软件、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。
二、技术规格
1.量程及精度
测量功能 测量范围 精度 分辨率
二三四线法测量接地电阻(Re) 0.00Ω～29.99Ω ±2%rdg±5dgt(注1) 0.01Ω
30.0Ω～299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω～2999Ω ±2%rdg±3dgt 1Ω
3.00kΩ～30.00kΩ ±2%rdg±3dgt 10Ω
直流电阻(R—) 0.0Ω～299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω～2999Ω ±2%rdg±3dgt 1Ω
3.00kΩ～30.00kΩ ±2%rdg±3dgt 10Ω
选择法测量接地电阻(Re) 0.00Ω～29.99Ω ±2%rdg±5dgt(注1) 0.01Ω
30.0Ω～299.9Ω ±2%rdg±3dgt 0.1Ω
300Ω～3000Ω ±2%rdg±3dgt 1Ω
双钳法测量接地电阻(Re) 0.01Ω～0.99Ω ±10%rdg±10dgt 0.01Ω
1.0Ω～9.9Ω 0.1Ω
10Ω～100Ω 1Ω
土壤电阻率(ρ) 0.00Ωm～99.99Ωm ρ=2πaR (注2) 0.01Ωm
100.0Ωm～999.9Ωm 0.1Ωm
1000Ωm～9999Ωm 1Ωm
10.00kΩm～99.99kΩm 10Ωm
100.0kΩm～999.9kΩm 100Ωm
1000kΩm～9999kΩm 1kΩm
接地电压 AC 0.00～100.0V ±2%rdg±3dgt 0.01V
交流电流 AC 0.0mA～1000A ±2%rdg±3dgt 0.1mA
注：1. 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m～100m；
