产品型号： | A47Y |
| 产品品牌： | 永一 罗浮 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 广州市 | |
| 发布日期： | 2021-06-25 | |
 |
||
详细说明

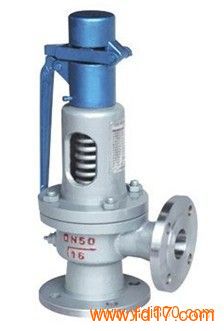

A47H、A47Y型双联弹簧式安全阀
产品概述：
“A47H、A47Y型双联弹簧式安全阀”主要用在受压设备、锅炉、压力容器或管道上作为起压保护装置及安全保护用阀，当设备压力升高超过允许值，;A47H、A47Y型双联弹簧式安全阀;能自动开启，继而全量排放，以防止设备压力继续升高。当压力降到规定值时，“A47H、A47Y型双联弹簧式安全阀”能及时关闭以免压力过分降低，控制压力不超过规定值，自动防止因超压而可能出现的事故，所以“A47H、A47Y型双联弹簧式安全阀”又被称为压力容器的最终保护装置，在应用“A47H、A47Y型双联弹簧式安全阀”时，必须遵循其适用规范的要求,以确保生产正常进行。
安全阀主要设计参数:
产品名称：A47H、A47Y型双联弹簧式安全阀
产品型号：A47H、A47Y型
公称通径：DN10～DN600、1/2″～25″
公称压力：PN1.0～32MPa 美标：150Lb～2500Lb
适用温度：≤-196℃～580℃
设计制造：GB/T12243、APl 520
法兰连接：JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a
结构长度：JB/T2203、APl 526
阀门检验与试验：GB12242、APl 527
结构特点和用处:
A47H、A47Y型双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。
安全阀整定压力分级:
公称压力 A47H、A47Y-16/25/40/64/100整定压力(MPa)
1.6 >;0.1-0.16 >;0.16-0.25 >;0.25-0.4 >;0.4-0.6 >;0.6-0.8 >;0.8-1.0 >;1.0-1.3 >;1.3-1.6
2.5 >;1.3-1.6 >;1.6-2.0 >;2.0-2.5 ; ; ; ; ;
4.0 >;1.3-1.6 >;1.6--2.0 >;2.0-2.5 >;2.5-3.2 >;3.2-4.0 ; ; ;
6.4 >;2.5-3.2 >;3.2-4.0 >;4.0-5.0 >;5.0-6.4 ; ; ; ;
10.0 >;3.2-4.0 >;4.0-5.0 >;5.0-6.4 >;6.4-8.0 >;8.0-10.0 ; ; ;
16.0 >;8.0-10.0 >;10-13 >;13-16 ; ; ; ; ;
32.0 >;13-16 >;16-19 >;19-22 >;22-25 >;25-29 >;29-32 ; ;
主要零件材料:
NO 零件名称 A47H、A47Y-16/25/40/64/100
C 材料 A47H、A47Y-16/25/40/64/100
P 材料 A47H、A47Y-16/25/40/64/100
R 材料
1 阀 体 WCB ZG1Cr18Ni9Ti CF8M
2 阀 座 2Cr13 1Cr18Ni9Ti 316
3 调节圈 ZG2Cr13 ZG1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4 反冲盘 ZG2Cr13 ZG1Cr18Ni9Ti 316
5 阀 瓣 2Cr13 1Cr18Ni9Ti 316
6 导向套 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
7 阀 盖 ZG230-450 ZG230-450 ZG230-450
8 弹 簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
9 阀 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 扳 手 ZG200-400 ZG200-400 ZG200-400
11 调整螺杆 45 2Cr13 2Cr13
12 保护 ZG200-400 ZG200-400 316
密封面材料 堆焊Co基硬质合金
