产品型号： | DDSY |
| 产品品牌： | 三鑫 | |
| 产品价格： | 2元/块 | |
| 所 在 地： | 北京 通州区 | |
| 发布日期： | 2019-03-01 | |
 |
||
详细说明

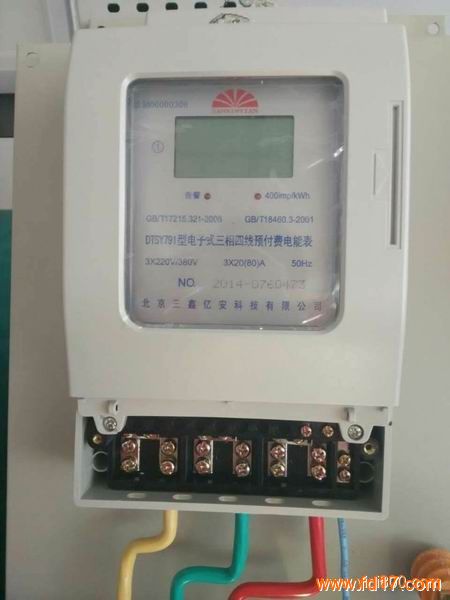

浇地电表 浇地卡表 农村浇地表1. 用途.特点和适应范围
本系列农田灌溉三相电子式预付费电能表（下称电表），符合GB/T17215.321-2008和JB/T18460.3-2001标准，用先进的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz的三相有功电能。
主要特点：应用计算机管理，先购电后用电：在额定电流范围内能限制最大使用功率（由供电部门限定）：一表多卡，一卡多表，失卡失电，不能补卡再用，多用户表在同一区域内；电卡能双向传递数据；用完后能自动断电用户在去购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。
本电表适用于环境温度为-25℃~+55℃，相对湿度不超过85%。
2.规格型号及技术指标
2.1规格型号
型号 准确度
等 级 参比电压
Un 额定电流
Ib 接入方式 仪表常数
imp/kWh
DTSYxxx
DSSYxxx 1或2 3X220/380
3X57.9/100 1.5(6) 互感式 1600
10(40) 直接式 400
15(60) 直接式 400
20(80) 直接式 200
2.2基本误差（平衡负载误差极限）
电流值 功率因素
（COSφ） 基本误差（%）
直接接通仪表 经互感器仪表 1 2
0.05Ib≦I<0.1Ib 0.02Ib≦I<0.05In 1 ±1.5 ±2.5
0.1Ib≦I<Imax 0.05In≦I<Imax 1 ±1.0 ±2.0
0.1Ib≦I<0.2Ib 0.05In≦I<0.1In 0.5（感性）
0.8（容性） ±1.5 ±2.5
0.2Ib≦I<Imax 0.1In≦I<Imax 0.5（感性）
0.8（容性） ±1.0 ±2.0
注：（Ib额定电流Imax最大电流）
2.3起动
在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。
2.4潜动
电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
2.5电压范围
正常工作电压：0.9Un-1.1Un
极限工作电压：0.8Un-1.15Un
2.6功耗
电压线路功耗：≦2W和10VA
电流线路功耗：≦4.0VA
3.主要结构及工作原理
本系列三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。
3.1工作原理图
电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。
电能信号
继电器
供电局供电系统
C
P
U
数据存储电路
LCD显示系统
电量输入输出
电卡
3.2数据处理
电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。
4.安装与使用
4.1电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。
4.2电表应垂直、不倾斜安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。
4.3按线路图接线，拧紧接线螺钉，并紧固一下端钮盒内连接板。
4.4电表铭牌上的红色窗口表示小数，黑色窗口表示整数。经互感器接入式电表其示数须乘以变比后，才是实际电能数。
4.5购电前，用户可直接购电。
4.6售电时，将电卡插入电卡读写器，同时操作计算机，将用户代码，预购电量，限容方式及限定功率等加密写入电卡。
4.7使用时，将电卡插入卡座内，如是有效卡，则电表自动将数据读入表内，数据管显示表内原剩余电量（3秒）及叠加后总电量（12秒），然后取卡，妥善保存电卡。
4.8电表运行过程中，用户如需了解当时表内剩余电量，只须插电卡即可显示。
4.9电表运行过程中，如显示器自行闪烁显示剩余电量，同时超容指示灯点亮，则警告用户已超容用电。如该用户被设置为超容断电限容方式，（限容指示灯点亮）则闪烁显示剩余电量30秒后，将拉闸3分钟，并倒计时显示（秒）恢复供电时间；如用户插卡响应可立即恢复供电。
4.10如电量溢出（购电量+剩余电量>10000kWh），则购电量不读入，显示器仅显示P0=F（3秒）和原剩余电量（12秒），卡内电量仍有效。
4.11用户持有的电卡一只电表对应多张电卡，遗失时应到供电部门（售电处）另购一张。
4.12剩余电量显示为零，如电表仍继续运行，同时指示灯点亮，用户应立即购电，并主动向供电部门反映情况。
5.外形尺寸
6.功能端子接线
+ -
有功脉
冲输出
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
拉闸控制
常闭、常开触点
