详细说明
一：概述

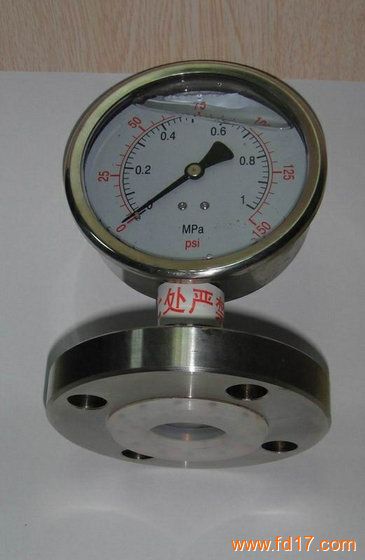

GR-YTP系列隔膜压力表适用于测量强腐蚀性、高粘度、易结晶、易凝固，温度较高的n液体、气体或颗粒状固体浮游物的介质压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积聚且易清洗的场合。
隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门生产过程中测量流体介质的压力仪表。
二：测量原理
当测量介质的压力P作用于隔膜时，隔膜产生变形，压缩压力表测压系统的密封液，使其形成P-P的压力，当隔膜的刚性足够小时，则P也很小，隔膜压力表的测压系统形成的压力就等于测量介质的压力。
三：隔膜表的温度特性
由于隔膜表系统由填充了密封液作为传递压力的介质，则受密封液温度-体积膨胀系数影响，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数、隔膜刚度以及受压部温度有关，尤其对于小量程的压力仪表，影响更加明显。一般受压部温度误差规定不大于0.1%/℃。因此，隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量之和。
四：隔膜表的耐蚀性
隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜、法兰及密封垫圈的材料来保证。 隔膜材料：0Cr7Ni12Mo2（316）；蒙乃尔合金（Cu30Ni70）；哈氏合金（H276C）；钽（Ta）及氟塑料（F4）。
法兰材料：不锈钢0Cr17Ni12Mo2（316）；不锈钢内衬氟塑料（316+F4）
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
五：外形尺寸
六：选型标示
□－－－选配压力表型号
□－－－隔膜膈离器型式
L－螺纹式（≤60MPa)
F－法兰式(≤25MPa)
F10－工字形法兰式(≤4MPa)
C－夹子式(0.1～2.5MPa)
N－螺母式(0.1～2.5MPa)
Z－螺栓式（1～25MPa)
H－均质机用(10～60MPa)
□－－－连接的代号
0）直接（被测介质温度＜80℃）
1）角形（被测介质温度＜150℃）
2）硬管（被测介质温度＜200℃）
3）软管（1米.2米.4米.6米）
4）散热器（被测介质温度＜200℃）
5）阻尼器
□－－－膜片材料
316.316L,哈氏合金，蒙抗尔合金、钽片、氟塑料
□－－－测量范围
□－－－法兰标准代号
□ML螺纹式隔离器型式
七： 仪表型式
外形尺寸
型号 D B H 直径 d
0.1～2.5MPa 4～25MPa
螺栓压膜片式 GR-Y100-ML 100 42 149 96 92 M20×1.5
G1/2"
G3/8"
GR-Y150-ML 150 48 179 96 92
螺纹压膜片式 GR-Y100-ML 100 42 147 78 48
GR-Y150-ML 150 48 177 78 48
□HG20592～20614－97标准（本厂常用法兰标准）
DN PN(MPa) D K d C L
25 0.25～0.16 100 75 58 14 Φ11
1～2.5 115 85 65 16 Φ14
32 0.25～0.16 120 90 69 16 Φ14
1～2.5 140 100 76 18 Φ18
40 0.25～0.16 130 100 78 16 Φ14
1～2.5 150 110 84 18 Φ18
50 0.25～0.16 140 110 88 16 Φ14
1～2.5
