详细说明

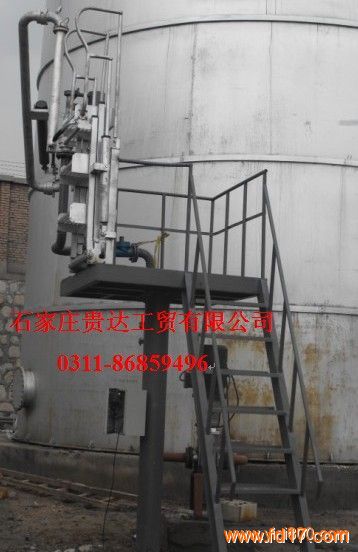

一、产品名称：装卸臂
二、规格型号：AL2543 DN50/DN25
三、设计参数：
1、工作压力： 0.4MPa 设计压力： 2.5MPa
2、工作温度： -18.4℃～+33.1℃设计温度： -40℃～+100℃
3、输送介质： 液氨
4、接管法兰标准：HG20594-97 液相：PN2.5 DN50 ;气相：PN2.5 DN50
5、接车形式：快装接头
四、产品主要材质： 管道法兰及管件： 304； 球阀：304； 快装接头：304 支撑系统： Q235-A；其它：Q235-A；
五、装卸臂的主要结构：
1、立柱：起支撑作用，承受臂展开时的翻转力矩。
2、内臂：臂运动的基本构成部分、输送介质。
3、外臂：臂运动的基本构成部分、输送介质。
4、外伸臂：实现将介质送入罐车内。
5、弹簧缸平衡系统：平衡垂管、外臂重力矩，减轻外臂上、下运动阻力。
六、产品主要特点：
1、适用范围：液氨装卸臂是用转动灵活、密封性好、能适应较为恶劣环境等特点的旋转接头与管道、管件、法兰、球阀、快速接头等部件串联起来，用于液氨、液化气、二甲醚等液化气体装卸的专用设备
