详细说明
漏电起痕测试仪直销
一、简介

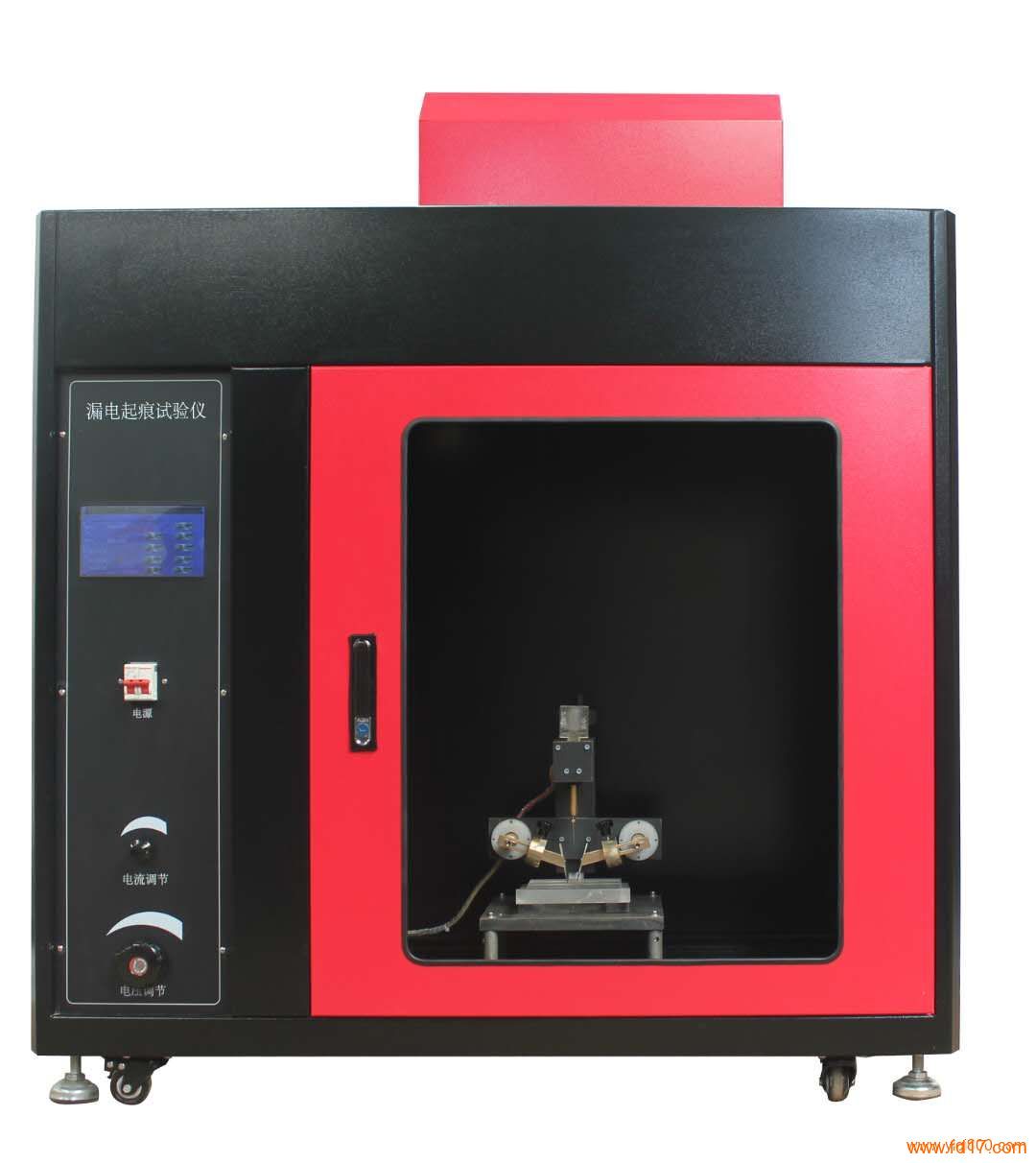

LDQ-B型漏电起痕试验仪又称漏电起痕试验装置，是按IEC60695、GB4207/IEC60112等标准要求设计制造的专用检测仪器。适用于固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定，具有简便、准确、可靠、实用等特点。
本试验方法可测量在电压最高达600 V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能. 当将电压施加到放在材料表面上规定的电极装置之间，且电解液以规定的时间间隔滴到两电极之间时，在此试验情况下可能产生电痕化。引起材料破坏所必需的液滴数随着施加电压的减小而增加，且在低于某一限值时，不发生电痕化。
当材料在最高试验电压下也未电痕时，可以有不同程度的腐蚀，且腐蚀深度能测出。某些材料能在试验时燃烧。
二、主要技术参数及功能
1、 采用矩形铂电极，每个电极对试样作用力为1.0N±0.05N。
2、 施加电压在100~600V（48~60HZ）之间可调，短路电流在1.0A±0.1A时电压下降不超过10% 。当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格。
3、 滴液装置能使滴液高度从30~40mm可调，滴液大小44~55滴/1cm3。滴液时间隔30S±5S可调。
4、 外形尺寸：宽1120mm×深520mm×高1250mm；
三、控制面板及触摸屏说明
1. 电压—左侧显示试验电压，右侧电压开关 ------点一下开下端显示红线，再点关
2. 滴液时间—控制滴液时间间隔（标准规定设定30S，点击数字可修改设定值）
3. 滴液次数— 滴液计数（标准设定50滴，点击数字可修改设定值）
4. 电流— 显示电极间通路流过的电流
5. 电压调节—调节试验电压，调节过程中速度要平缓
6. 电流调节—调节试验电流（左小右大）
7. 门状态—门在关闭状态才能正常做试验，打开状态电压无法启动
8. 最大电流—记录试验过程中最大电流值
9. 试验结果—设定的滴液次数内电流没有报警则合格，报警则不合格
10. 切换按键— 电压波段开关，按一下增加一档（档位为100V-200V-400V-600V）
11. 电压按键 — 按一下电压启动，再按一下电压关闭
12. 电流按键—按一下电流短路交接面板上的电流调节旋钮，将电流值调到1A，再按取消电流短路
13. 启动按键—滴液时间开始计时，开始滴液做试验
14. 停止按键—终止试验
15. 排液按键 — 按一下电磁阀一直吸合针头不间断排液
16. 排风按键 — 控制排气风机，试验结束后将箱体内烟雾抽空
17. 照明按键— 控制箱体照明灯
18. 保存—试验结束可保存数据
19. 电源 — 接通或关断电源
20. 所有按键在启动状态下方都会有一条红线指示
21. 参数设置—本机预留了恒流泵控制滴液方式，在电磁阀控制方式里，参数设置无效
22. 历史数据—历次保存的试验结果可在历史数据里查询
23. 网络设置—暂时无效，后期设备升级为触摸屏电脑双控预留功能
三、使用步骤
（一）安装调试
1、 开箱后，先去掉箱内防震泡沫和胶带、绑扎带等，试验箱水平放置。
2、 滴液针装正，使滴液能从电极中间滴落。
3、 检查电极、重块的固定螺钉是否拧紧，如有松动，应按标准重新固定。
（二）试验操作
1、将电源插头与AC220V电源接通。请配备稳压电源，调节试验电压和短路电流：
1.1 试验箱门关紧，将波段开关打至接近试验电压一档，按下“电压”按钮，调节“电压调节”旋钮使电压为试验所需电压。
1.2 先将“电流调节”旋钮调至最小，再按“电流按键”按钮，调节“电流调节”旋钮，使电流表指示为1.0±0.1A（调节电压的时候如果电流超过1.2A，仪器会报警，电压会自动断开，此时重新再按电压键，然后重新调节）
