产品型号： | SDJ-50KV |
| 产品品牌： | 山西冠恒 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山西 太原市 | |
| 发布日期： | 2018-08-10 | |
 |
||
详细说明
电压击穿试验仪概述：
满足标准：
1、GB1408.1-2006《绝缘材料电气强度试验方法》
2、GB1408.2-2006《绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求》
3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
4、GB/T3333 电缆纸工频电压击穿试验方法
5、HG/T 3330绝缘漆漆膜击穿强度测定法
6、GB12656 电容器纸工频电压击穿试验方法
7、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
主要适用于固体绝缘材料如：塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；
电压击穿试验仪产品描述：

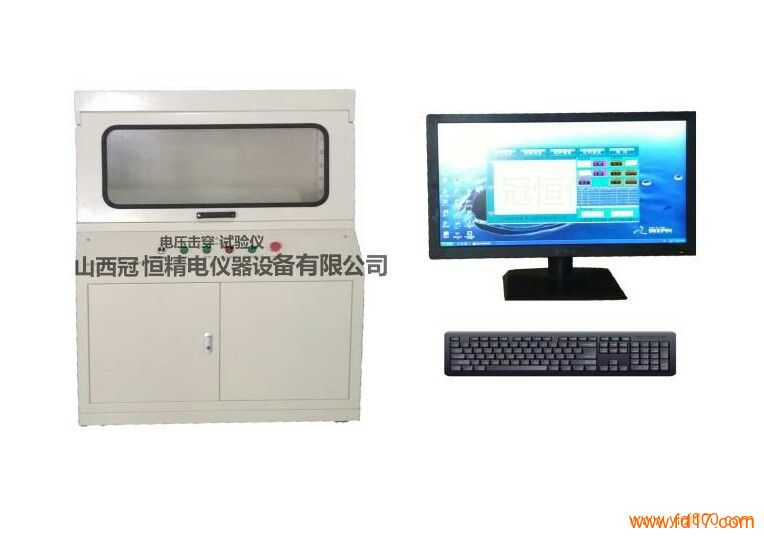

1、主要由：升压系统(高压变压器)、西门子PLC控制系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成；
2、计算机---西门子PLC控制系统---调压装置----升压变压器-----试样；
3、高压变压器主要产生试样所需的直流电压；
4、调压器用于调节升压变压器输入端电压以产生高压所需的输入电压；
5、电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的；
6、放电系统在试验做完以后自动放电，以免产生放电对人身的危害；
电压击穿试验仪常规型号：
SDJ-10KV
SDJ-15KV
SDJ-30KV
SDJ-50KV
SDJ-100KV
电压击穿试验仪特点：
1、试验软件是我公司研发的功能强大、操作简单、显示直观的试验软件系统。
2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验。
3、试验过程中可动态绘制出试验曲线，试验的曲线可以多种颜色叠加对比，局部放大，曲线上任意一段可进行区域放大分析；
4、可对试验数据进行编辑修改，灵活适用；
5、试验条件及测试结果等数据可自动存储；
6、试验报告格式灵活可变，适用于不同用户的不同需求；
7、可对一组试验中曲线数据的有效与否进行人为选定；
8、试验结果数据可导入EXECL,WORD文档编辑；
9、软件设备人员管理功能，试验人员可设置自己的试验项目和试验参数，设置自己的试验内容后别人无法进入程序；
10、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
11、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机。
电压击穿试验仪技术参数：
1、相关型号：SDJ-10KV SDJ-15KV SDJ-30KV SDJ-50KV SDJ-100KV
2、输入电压 ：AC220V /50Hz
3、输出电压：交流：0～50kV； ：直流0～50kV
4、输出功率：5kVA
5、测量范围： 交流：0～50kV； 直流：0～50kV
6、高压分级：0---5KV 0---10KV 0---15KV 0---20KV
7、测量误差：≤ 2％
8、升压速率：5V/S-----5kV/s
9、耐压时间：0～6H（可通过软件设定）
10、电压精度：≤1%
11、试验方式：直流试验：1、击穿试验 2、耐压试验 3、梯度试验
交流试验：1、击穿试验 2、耐压试验 3、梯度试验
12、击穿判停方式：电压判停、电流判停
13、电极规格：￠25mm 两个 ￠75mm一个
14、主机尺寸：1000*750*1350mm（长*宽*高）
15、整机重量：150kg
