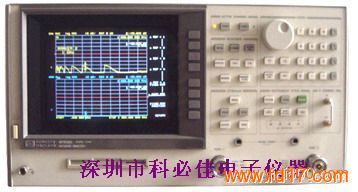

产品型号： | 8753D |
| 产品品牌： | 安捷伦 | |
| 产品价格： | 111元/台 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2020-04-10 | |
 |
||
详细说明
技术指标摘要
测试装置
集成化S参数测试装置以50Ω(标准)或75Ω(选件075)提供完满的正向和反向测量。外部测试装置由选件011提供。
测试端口输出
频率特性
范围：
30kHz~3GHz(标准)；3
0kHz~6GHz（选件006）
分辨率：1Hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：-85~10dBm
分辨率：0.05dB
电平精度：±1.0dB(相对于0dBm输出电平)
电平线性：(-15~+5dBm)±0.2dBm(典型值)30kHz~300kHz；
（+5 ~ +10dBm）±0.5dBm(典型值) 30kHz ~ 300kHz
阻抗：50Ω
二次谐波：在+10dBm处<-25dBc(16MHz ~ 3GHz)
三次谐波：在+10dBm处<-25dBc(16MHz ~ 2GHz)
非谐波寄生信号(典型值)
与混频器有关的非谐波寄生信号：在+10dBm处<-30dBc
测试端口输入特性
频率范围：
30kHz~3GHz(标准)；
30kHz~6GHz(选件006)
平均噪声电平
3kHz BW: -82dBm(<3GHz), -77dBm(3 ~ 6GHz)
10Hz BW: -102dBm(<3GHz), -97dBm(3 ~ 6GHz)
最大输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
谐波：(选件002)
二次谐波：在+8dBm处为<-15dBc
三次谐波：在+8dBm处为<-30dBc
谐波测量精度(在25℃±5℃时)：
16MHz ~ 3GHz: ±1dB
3GHz ~ 6GHz: ±3dB(带选件006)
谐波测量动态范围： -40dBc(输出=-10dBm，输入<-15dBm)
群延迟特性
范围：1/(2×最小孔径)
孔径(可以选择的)
最大：频率间隔的20% 最小：(频率间隔)/(点数-1)
群延迟精度(单位为秒)：±(相位精度)(单位为度)/(360×孔径(Hz))
结构特性
尺寸：425mm(宽)×222mm(高)×508mm(长)
重量：净重34公斤
专用测试装置
HP8753D选件K35双工器测试适配器能对发射机、接收机和天线端口上的回波损耗和发射机至天线、天线至发射机、接收机至天线和天线至接收机端口的插入损耗进行一次性连接的误差修正测量。
对于要求进行发射机至接收机和接收机至发射机测量的应用场合，建议使用选件K39三端口测试装置。
附件
HP86205A/86207A射频电桥
HP86205A/86207A高方向性射频电桥在各种各样的通用应用场合中均能提供无与伦比的性能。它们特别适用于精确的反射测量和信号稳幅应用。
结构特性
尺寸：93mm(高)×160mm(宽)×23mm(长)
重量：净重0.57公斤
校准配件
HP8753D的校准配件包含在提高精度过程中使用的一些精密标准件，用以表征HP8753D测量系统的系统误差。
HP85032B 50Ω N型校准配件
HP85032B校准配件包括用来校准HP8753C的50ΩN型标准件及其用于测量具有50ΩN型接头器件的50Ω测试装置的精密50ΩN型标准件。还包括对不可插入器件进行精确测量的精密相位匹配的7mm转50ΩN型适配器。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。
HP85032E 50Ω N型经济校准配件
HP85032E校准配件包括N型(阳)固定终端负载和一体化的N型(阳)开路器/短路器。这套配件的频率范围为DC~6GHz。
HP85036B 75Ω N型校准配件
HP85036B 75ΩN型校准配件包括用来校准HP8753C的精密75ΩN型标准件及用于测量具有75ΩN型接头器件的75Ω测试装置。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。还包括对不可插入器件进行精确测量的精密相位匹配的适配器。
订货信息
HP8753D网络分析仪，30kHz~6GHz集成化网络分析仪具有内置彩色显示器，S参数测试装置，磁盘驱动器和30kHz~3GHz合成信号源。标准的50Ω型有两个7mm测试端口。
Opt 002 谐波测量功能
Opt 006 6GHz频率扩展
Opt 010 时域功能
Opt 075 75Ω阻抗
Opt 1D5 高稳定度频率基准
HP85032B 50ΩN型校准配件 H
P85032E 50ΩN型经济校准配件
HP85036B 75ΩN型校准配件
升级配件
HP86205A 50Ω电桥
HP86207A 75Ω电桥
HP8753D
Opt K36 双工器测试适配器
Opt K39三端口测试装置适配器
