产品型号： | AngleAIM |
| 产品品牌： | 光衡光电 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2021-07-07 | |
 |
||
详细说明

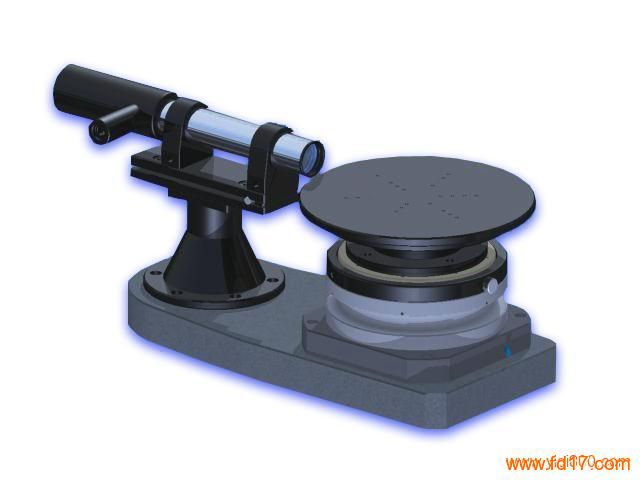

西安光衡光衡光电科技有限公司生产的AngleAIM系列测角仪，基于精密气浮技术和高精度光电自准直技术，可以实现对具有光学反射性质的0~180度任意二面角和0~360度空间转角的绝对测量。通过专业开发的应用软件可以直观观测到目标像，操作简便，在测量光学反射面较小的被测件时，表现尤为突出，可以实现快速找像及测量。另外还可通过增选透射测量模块，实现光学器件的光束偏折角和光学材料折射率的测量。该系列产品主要应用于直角棱镜、五角棱镜、多边棱镜等光学棱镜及各种精密测量块的高精度测试。此外也可用于高精密光学调试应用中，可以实现光学器件的空间精确定位。
型号
参数 PRO BASE
焦距 300mm
有效孔径 40mm
直径 200mm
测量范围 二面角 0°~180°
空间角 -360°~0°~360°
分辨率 0.047″ 0.24″
重复性 ±0.5″ ±1″
测量精度 ±1″ ±3″
气耗 80L/min
轴/径偏 0.08/0.05μm
