油浸式高压试验变压器

	产品型号：	GH
	产品品牌：	国亨电气
	产品价格：	面议
	所 在 地：	江苏 扬州市
	发布日期：	2016-08-05

详细说明

 产品简介：
     油浸式高压试验变压器是发电厂、供电局及科研单位等广大用户的用来做交流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

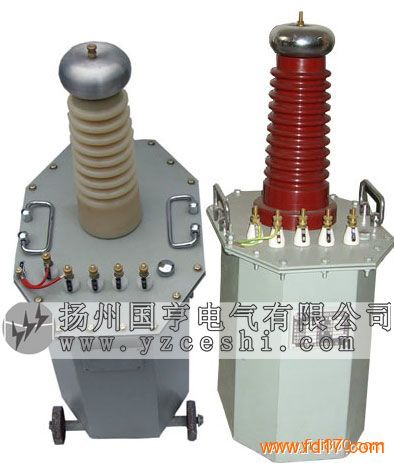

  　油浸式高压试验变压器采用铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。
     产品别称：
油浸式高压试验变压器，油浸式试验变压器，交直流试验变压器
     产品特点：
1．油浸式高压试验变压器缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2．油浸式高压试验变压器解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3．油浸式高压试验变压器采用金属固定引线和均压，从而消除了放电现象。
4．渍箱结构紧凑，外观新颖，体积小．重量轻。
5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。
     技术参数：
1．输入电压  0－200V／0－400V
2．额定高压  0－400kV
3．额定容量  0－200kVA
 充气式高压试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级的要求也越来越高，而油绝缘试验变压器在体积上和重量上越来越不能满足现场工作的要求。充气式高压试验变压器随着我国基础科学研究的进步，新材料，新工艺的应用，把新的绝缘介质六氟化硫气体（SF6）推向了电力设备应用领域。由于六氟化硫气体良好的绝缘性能和灭弧性能，及不燃烧性，使得它作为新的绝缘介质得以广泛应用电力系统。充气式高压试验变压器由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用
轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的一种新型产品。轻型交直流高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备
   轻型交直流高压试验变压器为单相变压器，联结组I. I. 用工频220V（10KVA以上为380V）电源接入试验变压器操作箱（台），经操作箱内自耦调压器（50KVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YD试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压
