产品型号： | GF3021 |
| 产品品牌： | GFUVE/广富晖 | |
| 产品价格： | 250000 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2015-04-21 | |
 |
||
详细说明
概述

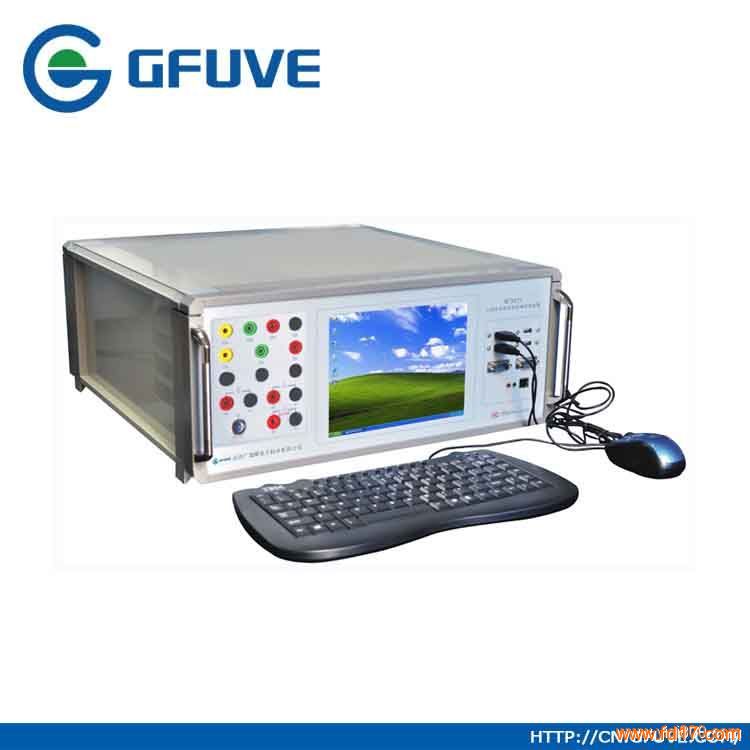

GF3021三相多功能电测仪表检定装置是按照国家检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、Q/GDW1899-2013《交流采样测量装置校验规范》、JJG597－2005《交流电能表检定装置》和JJG596-2012《电子式交流电能表检定规程》及相关国家标准的要求而设计的三相0.05级表源一体化校验装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源；装置具有精度高、工作稳定可靠、操作方便灵活等特点；是电力系统用于电测仪表检定的理想设备。
功能特点
能检定各种电测量变送器，包括：交/直流电压变送器、交/直流电流变送器、频率变送器、相位变送器、单三相交流有功功率变送器、三相交流无功功率变送器等；
能检定各种电测量指示仪表，包括：交/直流电压表、交/直流电流表、频率表、相位表、单三相交流有功功率表、三相交流无功功率表、同步表等；
能检定单、三相电子式、机械式电能表；
可以校验交流采样装置、RTU、测控装置和保护装置的误差；
内置电测量变送器、电测量指示仪表和电能表的检定程序，可全自动或者半自动进行检定，并可保存10000组检定数据；
输出电压源、电流源和功率源均为高精度高稳定度标准源；
能作为一台标准谐波源；
采用了嵌入式操作系统和8.4寸大屏幕彩屏显示；
采用软件校准，无须打开机箱，稳定可靠；
具有电压输出端短路、电流输出端开路保护和功放过热保护功能；
具有自动故障检测功能，显示故障部位，方便用户查线；
具有RS232和USB接口，可与计算机连接进行数据管理。
技术参数
精度 0.05%,0.1%
工作电源 单相AC220V±10%或110V±10%,50/60Hz
通信口 USB,RS232,RS485,LAN
交流电压输出
量程 50V,100V,200V,400V,600V
调节范围 (0-120)%RG
调节细度 0.01%RG,0.1%RG,1%RG,10%RG
稳定度 0.01%/1min
失真度 ≤0.2%(non-capacitive load)
负载容量 25VA for each phase
准确度 0.05%RG
交流电流输出
量程 0.5A,1A,2.5A,5A,10A,20A
调节范围 (0-120)%RG
调节细度 0.01%RG,0.1%RG,1%RG,10%RG
稳定度 0.01%/1min
失真度 ≤0.2% (non-capacitive load)
负载容量 25VA for each phase
精度 0.05%RG
功率输出
有功功率准确度 0.05%RG
无功功率准确度 0.1%RG
稳定度 0.01%RG/1min
频率
调节范围 45-65Hz
调节细度 1Hz,0.1Hz,0.01Hz and 0.001Hz
分辨率 0.0001Hz
准确度 0.002Hz
功率因素
调节范围 -1 to 0 to +1
分辨率 0.0001
准确度 0.0005
相位
调节范围 0°-359.999°
调节细度 10°,1°,0.1°,0.01°
分辨率 0.001°
准确度 0.05°
谐波输出
次数 2 to 31
含量 0-40%
谐波相位 0°-359.999°
设置谐波准确度 (10%RD+0.1%),相对于基波的额定值
电能误差
用功电能准确度 0.05%RG
无功电能准确度 0.1%RG
直流电压输出
量程 75mV,75V,150V,300V,500V,1000V
调节范围 (0-120)%RG
调节细度 0.01%RG,0.1%RG,1%RG,10%RG
稳定度 0.01%RG/1min
失真度 ≤0.2% (non-capacitive load)
负载容量 25VA
准确度 0.05%RG
纹波 ≤1%
直流电流输出
量程 0.5A,1A,2.5A,5A,10A,20A
调节范围 (0-120)%RG
调节细度 0.01%RG,0.1%RG,1%RG,10%RG
稳定度 0.01%RG/1min
失真度 ≤0.2%(non-capacitive load)
负载容量 25VA
准确度 0.05%RG
纹波 ≤1%
直流电压测量
量程 0 to ±20V
测量范围 (0-120)%RG
准确度 0.01%RG
分辨率 0.001%RG
直流电流测量
量程 0-20mA
测量范围 (0-120)%RG
准确度 0.01%RG
分辨率 0.001%RG
机械特性
外形尺寸 (W×H×D) (mm) 460x430x185
重量 (kg) 20
环境条件
工作温度 0℃to 40℃
相对湿度 ≤85%
