产品型号： | GF302 |
| 产品品牌： | GFUVE/广富晖 | |
| 产品价格： | 198000 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2015-04-13 | |
 |
||
详细说明
概述

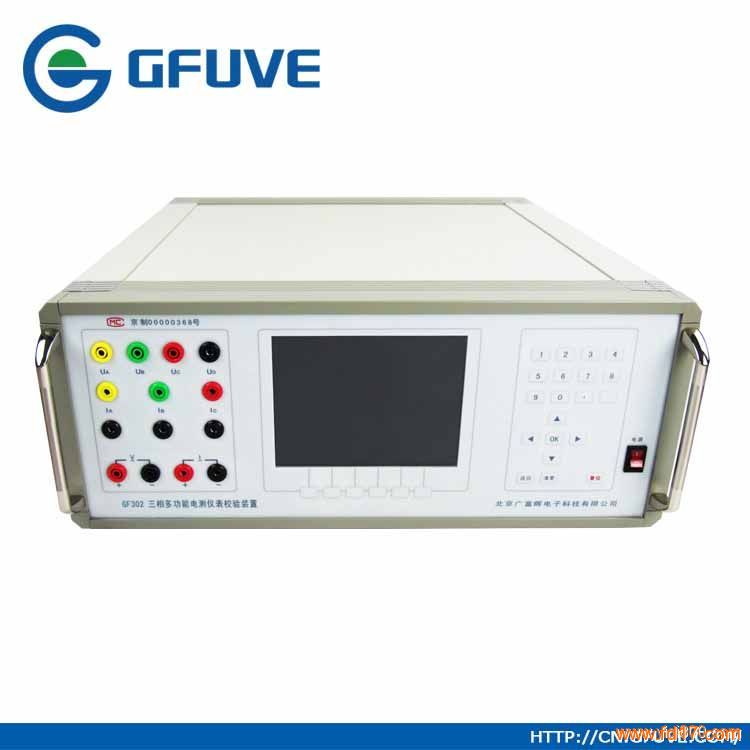

GF302三相多功能电测仪表校验装置是按照国家检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、Q/GDW1899-2013《交流采样测量装置校验规范》、JJG597－2005《交流电能表检定装置》和JJG596-2012《电子式交流电能表检定规程》及相关国家标准的要求而设计的三相0.05级表源一体化校验装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源；装置具有精度高、工作稳定可靠、操作方便灵活等特点；是电力系统用于电测仪表检定的理想设备。
功能特点
能检定各种电测量变送器，包括：交/直流电压变送器、交/直流电流变送器、频率变送器、相位变送器、单三相交流有功功率变送器、三相交流无功功率变送器等；
能检定各种电测量指示仪表，包括：交/直流电压表、交/直流电流表、频率表、相位表、单三相交流有功功率表、三相交流无功功率表、同步表等；
能检定单、三相电子式、机械式电能表；
可以校验交流采样装置、RTU、测控装置的误差；
内置电测量变送器、电测量指示仪表和电能表的检定程序，可全自动或者半自动进行检定，并可保存1000组检定数据；
输出电压源、电流源和功率源均为高精度高稳定度标准源；
能作为一台标准谐波源；
采用了6.4寸大屏幕彩屏显示；
采用软件校准，无须打开机箱，稳定可靠；
具有电压输出端短路、电流输出端开路保护和功放过热保护功能；
具有自动故障检测功能，显示故障部位，方便用户查线；
具有USB接口，可与计算机连接进行数据管理。
技术参数
精度 0.05%,0.1%
工作电源 AC220V±10%或110V±10%,50/60Hz
通信口 USB,RS232
交流电压输出
量程 50V,100V,200V,400V,600V
调节范围 (0-120)%RG
调节细度 0.01%RG
准确度 0.05%RG
稳定度 0.01%/1min
负载容量 25VA
失真度 ≤0.3%（线性负载）
交流电流输出
量程 0.5A,1A,2.5A,5A,10A,20A
调节范围 (0-120)%RG
调节细度 0.01%RG
准确度 0.05%RG
稳定度 0.01%/1min
负载容量 25VA
失真度 ≤0.3%或（线性负载）
功率输出
准确度 0.05%RG
稳定度 0.01%/1min
频率
调节范围 45.000-65.000Hz
分辨率 0.001Hz
准确度 0.002Hz
功率因素输出
调节范围 -1～0～1
调节细度 0.0001
准确度 0.0005
相位
调节范围 0°-359.99°
调节细度 0.01°
准确度 0.05°
电压电流谐波输出
次数 2nd-31st
含量 0-40%
谐波相位 0-359.999 °
设置谐波准确度 (10%RD+0.1%),相对于基波的额定值
直流电压输出
量程 75mV,75V,150V,300V,500V,1000V
调节范围 (0-120)%RG
调节细度 0.005%RG
准确度 0.05%RG
稳定度 0.01%/1min
负载容量 25VA
纹波 ≤1%
直流电流输出
量程 0.5A,1A,2.5A,5A,10A,20A
调节范围 (0-120)%RG
调节细度 0.005%RG
准确度 0.05%RG
稳定度 0.01%/1min
负载容量 25VA
纹波 ≤1%
直流测量
直流电压测量范围 0 ～ ±24V
直流电流测量范围 0 ～ ±24mA
测量准确度 0.01%RG
电能测量综合误差
有功电能误差 0.05%
无功电能误差 0.1%
机械特性
外形尺寸 (W×H×L) (mm) 460x430x185
重量 (kg) 20
环境条件
工作温度 0℃～40℃
存储温度 -30℃～60℃
相对湿度 ≤85%
