产品型号： | GF337 |
| 产品品牌： | GFUVE/广富晖 | |
| 产品价格： | 78000 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2015-04-09 | |
 |
||
详细说明
用途
谐波测试仪适合各级电力公司和工矿企业，也适合于石油、铁路和钢铁等企业使用。
概述

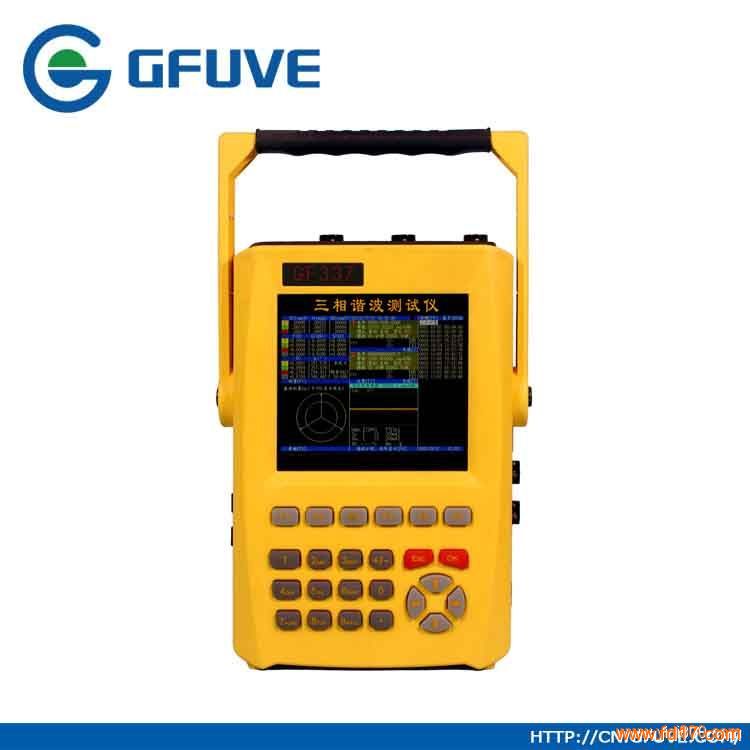

GF337三相谐波测试仪是一款专业测试电力系统的电压电流2至64次谐波的专业设备，能显示各次的谐波含量和谐波棒图 ，并且还能测量所有的电参数，是电力生产企业理想的谐波测试设备。
功能特点
谐波测试仪测量精度高，小电流直接测量可达1mA,测量范围宽；并且量程全自动切换；
可以输入CT、PT变比值，直接显示一次和二次值；并且还能检查出接线方式错误；
实时测量电压、电流、功率、功率因数、相位、频率等；
可以显示电压、电流波形和向量图，并且能测量电压电流2～64次谐波，显示谐波含量和谐波棒图；
谐波测试仪采用低功耗电路设计、高能量锂电池供电、智能电源管理软件，使仪器能连续工作20个小时；
谐波分析仪采用分辨率达640×480的TFT彩色液晶显示，一屏显示所有的参数；
内置充电电池供电或外接交流电供电；
采用手持式结构，体积最小、重量最轻；
完善的保护功能，安全可靠，可放心使用。
技术参数
测量交流电压
量程范围 0～600V
分辨率 0.0001V
准确度 0.02%RG
测量交流电流
量程范围 0.001～6000A
直接测量 0.001～20A
准确度 0.02%RG
分辨率 0.0002A
钳表量程范围 0.01～100A;（500A,1000A，2000A，3000A，6000A电流钳可选）
100A钳表测量准确度 0.2%RG
分辨率 0.001A
500A-1000A钳表测量准确度 0.5%RG
1000A-6000A钳表测量准确度 1%RG
测量有功功率
直接测量准确度 0.05%RG
钳表测量准确度 0.2%RG
测量无功功率
直接测量准确度 0.1%RG
钳表测量准确度 0.5%RG
测量功率因数
测量范围 -1.0～0～+1.0
分辨率 0.0001
准确度 0.0005
测量频率
测量范围 40～70 Hz
分辨率 0.001Hz
准确度 0.002Hz
测量相位
范围 0～360.000°
分辨率 0.01°
准确度 0.05°
测量电压电流谐波
谐波次数 2～64次
准确度 0.2%
谐波含量 0～40%
通信接口
通信口 1个RS232
体积
外形尺寸 240mm×157mm×60mm
重量
主机 1.5kg
整机重量(含便携箱) 10.6KG
环境
温度范围 -10～40℃
湿度范围 15～85%
储存条件 -20o～65oC
海拔 -10～3500米
供电电源
交流电源供电电压 220V±15% 50Hz
锂电池供电电压 4.65～5.35V DC;
使用时间约20小时
安规等级
标准 IEC 61010-1, 600V CAT.III, 污染等级 2
