产品型号： | GF338 |
| 产品品牌： | GFUVE/广富晖 | |
| 产品价格： | 88000 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2015-04-14 | |
 |
||
详细说明
用途
能耗测试仪适用于电力公司、技术监督部门、工矿企业、石油、化工，家电生产等企业。
概述

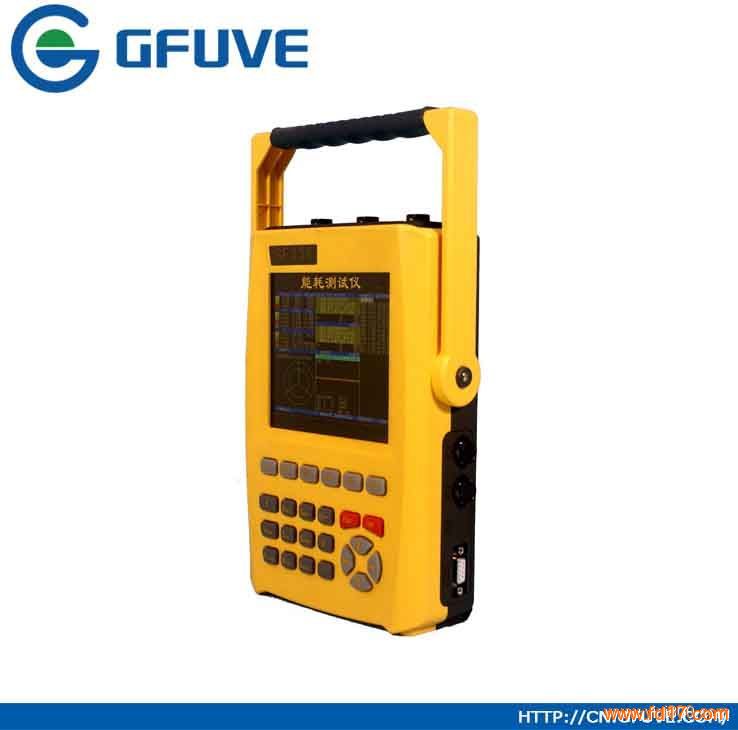

GF338能耗测试仪符合国际上最新的电功率测量标准，对于正弦平衡三相系统、非正弦平衡系统、正弦不平衡系统、非正弦不平衡系统计算结果具有一致性与通用性，能有效找到电能量浪费的根源，可量化功率损失的分布情况，并记录功率与电能数据用于节能改造分析;并且可以测试电动机起动,电梯,空调等的能耗。
主要功能
测量能耗值—GF338能耗测试仪能精确、定时地测量用电设备的短时电能消耗量，电能分辨率为毫瓦、时间分辨率为毫秒级，这是普通的电能仪器难以达到的。本功能用于抽油机、起重机、空调等设备在一个工作循环中的电能消耗；
测量过程值—GF338能耗测试仪能连续记录测试电压、电流、有功功率、无功功率等电参数在一个动态过程中的量值及变化曲线并以图形显示；
测量瞬时值—包括交流参数：U、I、P、Q、PF、相位角、频率、谐波等；
测量谐波量—测量/显示电压、电流的波形和2~64次谐波的棒图；
校验电能表—现场实负荷校验各种单相、三相电能表；
矢量分析—根据电压、电流相位判断错误接线、显示向量图；
主要特点
1.超小型结构设计、手持式、体积小、重量轻；
2.采用多路电源供电，即可交流供电，也可机内充电电池供电；
3.仪器精度高、稳定性好，并且测控范围宽电压0～1200V，电流1mA ～20A；
4.可分为直接测量和精密电流钳进行测量；
5.可以测量三相电压、电流、有功功率、无功功率、功率因数、频率、相位等，
6.显示交流信号波形和向量图，判别三相三线制接线错误；
7.可以测量2～64次谐波含量，进行谐波分析；
8.测量数据可以记录、查询、上传打印；
9.仪器采用软件校准，方便修正仪器变差。
技术参数
项目 测量范围 有效分辨率 准确度*1 准确度*2 备注
电压 0~1200V 0.001V 0.1% 0.05% 4分2挡量程
电流（直接测量） 0~20A 0.001A 0.1% 0.05% 10分3挡量程
电流钳 0.01~100A 0.01A 0.15% 0.15% 500A,1000A, 3000A,5000A可选
频率 45~65Hz 0.001Hz 0.01Hz 0.002Hz 5位显示
有功功率 0~±Umax X Imax 0.01W 0.5% 0.1% 5位显示
无功功率 0~±Umax X Imax 0.01Var 1% 0.5% 5位显示
视在功率 0~±Umax X Imax 0.01VA 1% 0.5% 5位显示
有功电能 0.5% 0.1%
无功电能 1% 0.5%
电压电流谐波 2~64次 0.5% 0.2%
功率因数 0~±0.9999 0．0001 ±0.001 ±0.0005 5位显示
相位角 0~359.999o 0.005 o ±0.05o ±0.02o 6位显示
电能常数 3600imp/kWh、360000imp/kWh*4 根据仪表显示的常数确认
使用环境 -10~+55℃，15~85%RHD，海拔：-10~3500米
储存温度 -20～65℃
温度影响 ≤25ppm/℃（U/I），≤50ppm/℃（其他量）
频率影响 ≤20ppm/Hz
脉冲接口 TTL电平*6
通讯接口 RS232
供电方式 1.单相交流电源（85~265VAC/45~70Hz）供电
2.机内锂电池供电,5000mAh 锂电池
主机体积 240mm×157mm×60mm
主机重量 1.5kg
便携箱体积 470mm×380mm×220mm
便携箱重量 10.6kg 含3把100A电流钳，测试线及附件一套
