详细说明
矿井瞬变电磁法
简介：瞬变电磁法是利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间，利用线圈或接地电极观测二次涡流场的方法。简单地说，瞬变电磁法的基本原理就是电磁感应定律。其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体（地下含水构造）中产生感应电流; 断电后感应电流由于热损耗而随时间衰减，衰减过程一般分为早、中和晚期。早期的电磁场相当于频率域中的高频成分，衰减快，趋肤深度小; 而晚期成分则相当于频率域中的低频成分，衰减慢，趋肤深度大。通过测量断电后各个时间段的二次场随时间变化规律，可得到不同深度的地电特征。中国矿业大学在国际上首次成功将地面瞬变电磁法应用煤矿井下，采用多种工作装置在井下巷道内探测工作面顶、底板及巷道掘进头前方含水构造，自1998年以来已应用到近20个矿井200多个工作面和60多次掘进巷道迎头超前探测工作，取得了很好的地质效果。矿井瞬变电磁法只对井下巷道周围空间含水构造反映灵敏，对不含水构造或弱含水构造发育相对较弱。对含水构造采用该方法可以确定其具体空间位置（水平距离巷道和垂直距离巷道范围）。

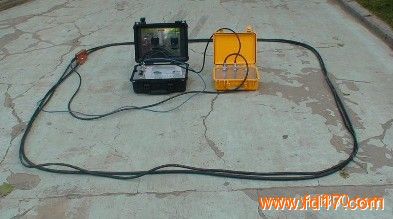

YCS600-I矿用本安型瞬变电磁仪是“十二五”国家科技支撑计划“煤矿突水、火灾等重大事故防治关键技术及装备研发”项目的产业化成果，仪器设计吸收最新微电子技术和嵌入式计算机的发展成果，仪器的解析方法是国家安全生产监督管理总局推动安全科技“四个一批”项目最新成果的应用和推广，也是国家煤科总院、中科院岩土力学所、中国矿业大学、吉林大学、中南大学、河南理工大学、湖南科技大学、中南民族大学、北京交通大学和北京理工大学等科研院所的安全领域优秀科研人员和专家教授的合作结果。
主要用于煤矿掘进头前方及巷道侧帮、煤层顶、底板和工作面内富水区域的探测。Window 操作平台、8.4寸真彩液晶屏微弱信号采集，小功率发射电流。仪器属于本质安全型防爆产品，可适合用于有瓦斯、煤尘的矿井环境。
1. 产品主要用途及其适用范围
YCS600-I 矿用本安型瞬变电磁仪对低阻充水破碎带反映灵敏、体积效应小、纵横向分辨率高，且施工方便、快捷、效率高等优点，既可以用于煤矿掘进头前方，也可以用于巷道侧帮、煤层顶、底板等探测，为煤矿企业在生产过程中水患和导水构造的超前预测预报提供技术手段。
2、仪器特点
本产品集发射接收功能于一体，主要特点如下：
● 嵌入式主机：采用高性能、高主频、低功耗，配套8.4 寸真彩液晶显示屏，形成了智能化、简单易用的人机界面。
● 高速数字信号处理：采用高速DSP 作为数据采集和预处理单元，实现了基于硬
件的数字运算逻辑，高效高速的对采集到的微弱信号进行处理。
● 发射电路：采用最新高技术的电子器件，合理设计了驱动电路，确保了小功率下电流的高效、关断时间更短。
● 自动采集系统：按照实际需求建立好新工程后，只需按“开始采集”按钮，就可以完成当前点的采集工作。下一次启动衔接上一次采集。仪器还有自动增加点号、线号功能。
● 多种方式数据显示：在采集过程中可以实时显示当前点的数据，经叠加后的一次场电流波形，二次场的感应电压波形，实时观察数据采集情况。在当前采集完成后，可以查看每条测线、每个测点、每次观测的一次场电流、二次场感应电压、归一化电位差的任意有效时间段的波形，并且可以对归一化电位差分别进行时间轴对数化、电位差轴对数化的显示。
● 人工噪声数据排除：当用户在查看数据时，若发现有明显的噪声数据，可以选择该数据名称，然后按Delete 键，将噪声数据删除。删除其对叠加的数据的影响。
● 智能可靠文件管理：采集过程中的文件分为三种。一、索引文件（*.geo），二、数据文件(*.geod)，三、索引文件的备份文件（*.geo.Bakeup，将.Bakeup 去掉就可以当索引文件使用）。
● 安全防爆：内置有7.2V 镍氢电池电源，外壳采用全密封结构，是属于本质安全型的防爆设备。
● 防潮防尘：仪器壳体使用整体密封的防静电材料，面板接插件具有防潮防尘功能，在整机组装时采用硅橡胶密封为一整体，外壳防护等级达到IP54，允许在有瓦斯、煤尘的矿井中使用。
