产品型号： | GDX-5 |
| 产品品牌： | 国电旭振 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2018-12-28 | |
 |
||
详细说明
产品详细介绍：
一、概述

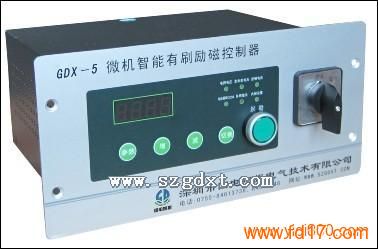

GDX-5励磁控制器只需要发电机起励建立电压后，即可实现励磁控制全自动，无人值守运行！
GDX－5控制器适用于机端电压为6.3KV和10.5KV可控硅励磁的发电机。在励磁运行时可以做到“随心所欲”，是现时最先进的励磁控制器之一。
主要特别功能：
1、并网后自动按设定的功率因数值运行；
2、跳闸后电压自动回复到设定值，防止过电压;
3、自动识别停机过程并进行灭磁控制；
4、“单机运行”运行时自动按设定电压运行，能保持发电机电压恒定；
5、可以特别针对励磁运行不稳定的机组进行参数设定；
6、发电机过电流时自动减少励磁，防止发电机过电流；
7、设定值密码保护，防止参数被无关人员修改。
8、带上位机控制功能。
二、技术参数
1. GDX-5适用范围:
▲机端电压为6.3KV或10.5KV
▲励磁变压器接法为Y/△－11、Y/Y-12。
▲整流主电路的接线形式为三相半控桥共阳极全波整流电路。
2. 输入信号：
▲电 流： 串发电机定子C相电流互感器，额定电流：5A。
▲电 压： 发电机线电压100V（接PT二次侧），三相电压正相序接入。
电网线电压A、B相100V（接PT二次侧）。
▲并网识别： 发电机出口断路器的辅助接点：常开接点。
3. 输出信号：共阳极的三相可控硅触发脉冲信号。
4. 环境温度: -10°C～＋50°C 海拔：2500米以下地区
5．外型尺寸：控制器（高）120 mm×（宽）180 mm×（深）200mm
6. 开孔尺寸：（长）182 mm×（高）122 mm见外形图（属GDX系列）
