HD22005-2

	产品型号：	HD22005-2
	产品品牌：	艾默生
	产品价格：	3000元/台
	所 在 地：	福建 福州市
	发布日期：	2015-01-15

详细说明

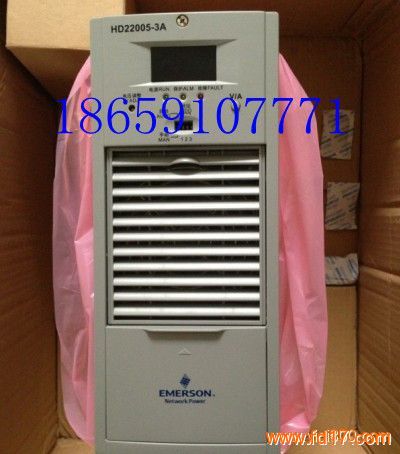

艾默生HD22005-3A
艾默生充电模块HD22005-3A

 HD22005-3A系列
HD22005-3A充电模块是电力电源主要的配置模块，广泛应用于小型变电站直流电源中。该系列模块的原理、外观尺寸、安装、维护使用等与HD22010-3系列完全相同，采用强迫风冷模式，相关信息请参考本节前面部分的介绍，这里给出产品系列和具体指标以供参考。
 产品系列
产品系列见下表。

福州鼎氏辉电气有限公司

企业Q  Q：1149596150  1157363036
企业热线：18659107771 18150039331
官方网页：www.fzdsh.cn

我公司还有销售艾默生其它产品 均可淘宝和阿里巴巴拍 如下：
http://400654321.taobao.com/
http://fzdshdq.1688.com

订货信息
名称 型号 编码 单位 定购指南 备注
充电模块 HD22005-3A 02130560 PCS 根据系统要求配置个数 自然冷/风冷结合防尘设计
充电模块 HD11010-3A 02130556 PCS 根据系统要求配置个数 自然冷/风冷结合防尘设计
 技术参数
HD22005-3A、HD11010-3A充电模块技术参数见表2-14。
表一-2  HD22005-3A、HD11010-3A充电模块技术参数
输入特性                   HD22005-3A                     HD11010-3A
输入电压                   323V～475V（三相三线制）       323V～475V（三相三线制）
输入电流                    ≤4A                               ≤4A
交流输入频率                45Hz～65Hz                   45Hz～65Hz
效率                       ≥90％                         ≥90％
输入功率因数                ≥0.94                          ≥0.94
输出特性
输出电压范围             176V～320V                     87V～160V
输出电压范围                5A                               10A
最大输出电流                5.5A                              11A
软启动时间                 3～8秒                            3～8秒
输出恒流范围             10％～110％                       10％～110％
稳流精度（20％限流）        ≤±1％                          ≤±1％
纹波系数                    ≤0.1％                           ≤0.1％
稳压精度                   ≤±0.5％                          ≤±0.5％
均流不平衡度      ≤±5％（50％～100％额定负载）     ≤±5％（50％～100％额定负载）
音响噪音                   ＜55dB                           ＜55dB
保护特性     输出短路回缩          回缩电流≤40％额定电流，可自恢复
           输出过压保护              325±5Vdc              165±5Vdc
           输入过压            保护点            482±6Vac
            恢复点            460±15Vac
           输入欠压            保护点            316±6Vac
                                 恢复点            335±10Vac
           缺相保护            可恢复
           过温                       保护点                85℃
                                  恢复点            75℃
风扇温度控制 风扇启动点55℃，停转点38℃
安规 绝缘电阻 试验电压1000Vdc，输入端、输出端对外壳之间以及输入对输出
        之间的绝缘电阻＞10MΩ
绝缘强度 输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、
         有效值为2000V的交流电压1分钟，无击穿或飞弧现象
EMC 静电放电抗扰性要求 IEC6100-4-2      Level 3
快速瞬变电脉冲群抗扰性要求 IEC61000-4-4     Level 3
浪涌抗扰性要求 IEC61000-4-5     Level 3
由射频场感应引起的传导骚扰抗扰性要求 IEC61000-4-6     Level 3
工频磁场抗扰性要求 IEC61000-4-8     Leve 3
电压暂降、短时中断和电压渐变抗扰性要求 IEC61000-4-11    暂降和中断：0～70％U
环境参数 工作温度 －10℃～40℃
储存温度 －25℃～55℃
相对湿度 ≤95％
大气压力 70～106kPa
机械参数 尺寸（长×宽×高） 413mm×110mm×257mm
重量 6kg
冷却方式 风冷，防尘设计
