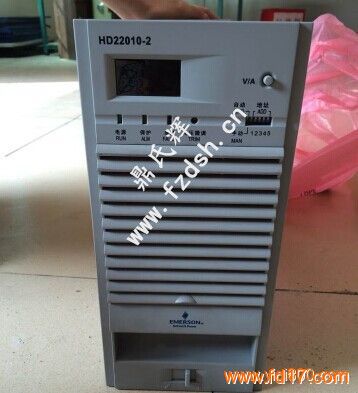

HD22010-2

	产品型号：	HD22010-2
	产品品牌：	艾默生
	产品价格：	6800元/台
	所 在 地：	福建 福州市
	发布日期：	2015-01-15

详细说明

    艾默生HD22010-2充电模块使用注意事项
在实际使用HD22010-2充电模块中，
福州鼎氏辉电气有限公司提示有以下几点需要注意。

1．模块均流  模块出厂已经经过严格的均流调试，
在HD22010-2模块工作于自动状态下，任何模块设置为
相同输出电压时，不需要作任何均流调整，模块也不
提供外部调整的器件。均流指的是连接到同一母线上
的模块均分负载。 系统存在控制模块时，控制模块和
合闸模块之间只作通讯连接。任何情况下，HD22010-2
充电模块和监控模块之间只作通讯连接！  如果发现
HD22010-2模块电压严重不均流情况，采用排除的方法
，将造成不均流的模块更换。
确认模块是否均流损坏的方法如下：  l 彻底断开
模块的均流电缆和通讯电缆，单独开启一个充电模块。
待HD22010-2充电模块开启以后，给充电模块加载，
使模块至少输出1A以上电流。  测量均流母线上电压.
HD22010-2充电模块的输出电流和均流母线上的电压成
正比，对应关系如下：  10A模块－输出电流10A时，
均流母线电压为2.0V左右，5A对应1.0V，以此类推。
为了测试准确，可给HD22010-2模块加较大的负载（
不能超过额定负载），若根据HD22010-2模块输出电流
计算出的均流母线电压和实际测得的均流母线电压值
相差大于0.3V或均流母线上电压接近0V，可判断为均
流芯片损坏. 例：20A模块输出电流为5A，根据以上
对应关系均流母线电压应为0.65V左右，用万用表测
量均流母线上电压，正常时不小于0.35V，否则可判
断为均流损坏。  l 逐个测量每个充电模块在负载
情况下的均流母线电压，若电压值在正常范围内的话
，则需要检查均流母线是否可靠地正确连接、充电模
块是否在自动工作状态下。如果在负载状态下测量的
均流母线电压为零，则充电模块的均流电路已经损坏。


福州鼎氏辉电气有限公司

企业Q  Q：1149596150  1157363036
企业热线：18659107771 18150039331
官方网页：www.fzdsh.cn

我公司还有销售艾默生其它产品 均可淘宝和阿里巴巴拍 如下：
http://400654321.taobao.com/
http://fzdshdq.1688.com

2．模块散热  HD22010-2模块采用自然冷却方式，因

此在设计模块安装时，需要进行模块的散热设计，即
在安排模块位置时，应该充分考虑模块发热对环境的
影响，如监控模块、配电监控，特别是其他一些测量
电路的影响不容忽视，设计时应避免将直流采样盒、
霍尔传感器、配电监控盒等部件安置在模块附近。
模块层次之间应留有15～20cm的散热风道，同时能够
有效导热，保持空气流通
