产品型号： | H44 |
| 产品品牌： | TVT | |
| 产品价格： | 6895元/台 | |
| 所 在 地： | 天津 塘沽区 | |
| 发布日期： | 2011-12-27 | |
 |
||
详细说明

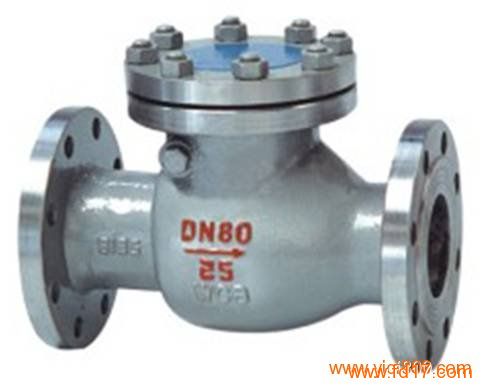

止回阀特点
①产品的设计制造符合美国国家标准ANSIB16.34，美国石油协会标准APl6D要求。②阀瓣为旋启式，流道为直通式，水平管道、垂直管道均可安装。 ③摇杆销轴采用内装式结构，减少了外泄漏缺点。 ④阀体，阀盖为螺栓连接，高压情况下(PN≥10MPa)。中法兰采用内压自密封结构，使得产品体积小，重量轻，密封可靠。
名称 止回阀
设计标准 APl6D．JlS B2074-2084
结构长度 ANSIB16.10,JISB2002
配管法兰 ANSI B16.5、JISB2212-2214
对焊端尺寸 ANSlB16.25
检验与试 APl6D或APl598,JlSB2003
试压规范
压力等级或公称压力 壳体试验 (Mpa) 密封试验 (MPa)
高压液密封 低压气密封
150Lb．PN2.0MPa 2.94 2.16 0.6
300Lb．PN5．OMPa 7.67 5.62
600Lb．PNl O.OMPa 15.3 11.23
JISlOK 2.1 1.6
JIS20K 5.1 3.8
主要零件材料及性能规范
零件名称 材 料
阀体 阀盖 阀瓣 摇杆 ASTM A216 WCB ASTM A351 CFB ASTM A351 CF8M ASTM A351CF3 ASTM A351CF3M
销轴 1Crl3 OCrl8Ni9 OCrl7Nil2M02 OOCrl9Nil0 OOCrl7Nil4M02
F6a 304 316 304L 316L
阀瓣 密封面 13Cr 13Cr STL 本体 本体 STL 本体 STLR STL
阀座 13Cr STL STL
阀瓣螺母 1Crl3 0Crl8Ni9 OCrl7Nil2M02 00Crl9NilO OOCrl7Ni4M02
410 304 316 304L 316L
防松销 OCCr8Ni9 0Crl7Nil2M02 00Crl9NilO 00Crl7Nil4M02
304 316 304L 316L
垫片 柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫
中法兰螺栓 350CrM0 ASTM A193 B7 OCr18Ni9 ASTMA193 B8
中法兰螺母 45 ASTM A1 94 2H OCr18Ni9 ASTM A194 8
适用 工况 适用介质 水、蒸汽、油品等 硝酸等腐蚀介质 醋酸等腐蚀介质 强氧化性介质 尿素等腐蚀性介质
适用温度 (℃) -29～425 -40～200(超出该温度范围、请在订货时注明)
