概述：

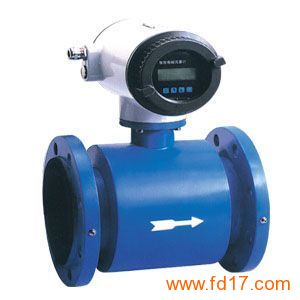

RDLD系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电
流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
主要技术数据：
整机和传感器技术数据
执行标准
JB／T 9248?1999
公称通径
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
最高流速 15m／s
精确度
DNl5～DN600
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
DN700?DN3000
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流体电导率 ≥5uS／cm
公称压力
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa
DNl5～DN150、 DNl5～DN600、 DN200～DN1000、 DN700～DN3000
特殊订货
环境温度： 传感器 ?25℃?十60℃
转换器及一体型 ?10℃?十60℃
衬里材料
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
最高流体温度 ?体型 70℃
分离型 聚氯丁橡胶衬里 80℃；120℃(订货时注明)
聚氨酯衬里 80℃
聚四氟乙烯衬里 100℃；150℃(订货时注明)
聚全氟乙丙烯(F46)加网PFA
信号电极和接地电极材料
可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
数字通讯
RS232，RS485，HART
衬里的选择 衬里材料 主要性能 最高介质温度 适用范围
?体型 分离型
聚四氟乙烯（F4)
是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。
70℃
100℃ 150℃ (需特殊订货)
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46) 同F4，耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯（Fs)
适用温度上限较聚四氟乙烯低，但成本也较低。 80℃
聚氯丁橡胶
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。
80℃ 120℃ (需特殊订货)
水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶
1、耐磨性能极强。2、耐腐蚀性能较差。 80℃
中性强磨损的矿浆、煤浆、泥浆
进口保护法兰和接地法兰(或接地环)的选择
法兰种类
适 用 范 围
接地法兰(或接地环)
适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。
进口保护法兰 当介质有强磨损性时选用。
电极的选择
电极材料
耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C
能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。
钽
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐??切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金
几乎能耐??切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨
用于无腐蚀性，强磨损性的介质。
