产品型号： | DS3-8DV5F |
| 产品品牌： | TOSO (东硕） | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 佛山市 | |
| 发布日期： | 2019-02-26 | |
 |
||
详细说明
起批量（台） 价格
1-50 ¥130.00/台
51-200 ¥120.00/台
≥201 ¥100.00/台

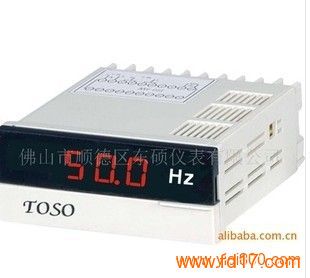

与变频器配套显示变频器的频率【变频频率表】
DS3-8DV5F (输入DC 0-10V, 显示0-50.0Hz可调）
(输入DC 0-10V, 显示0-60.0Hz 可调）
(输入DC 0-10V, 显示0-100.0Hz 可调）
(输入DC 0-10V, 显示0-120.0Hz 可调）
(输入DC 0-10V, 显示0-199.9Hz 可调）
(输入DC 0-10V, 显示0-400Hz可调）
特点:
◆转换比率2.5次/秒
◆双积分A/D转换
◆具有小数点设定和量程变换外调整功能
◆具有零点和比率外调整功能
◆数显范围：0.001-1999
◆ 具有ＤＣ４－２０mA输出功能（可选）
型号说明
DS 3- □ □ □ □
东硕公司产品 3位半数字表 外型代号: 4:48HX48W 7:72WX72H
16:160WX80H
8:96WX48H
9:96WX96H D:直流信号 V1:0-200mV
V2:0-1V
V3:0-5V
V4:1-5V
V5:0-10V
A1:0-20mA
A2:4-20mA
R：转速
F：频率
L：线速
A：电流
技术参数
输入方式 模拟信号：DC0-200mV、0-1V、0-5V、1-5V、0-10V、0-20mA、4-20mA等
适用范围 作转速、线速、频率等显示
测量精度 ±0.5%F.S±2Digit(20℃±5℃)
溢出显示 1或-1
显示方式 红色数码管
电源 AC 220/110V 50/60Hz
功耗 ≤4.5VA
耐压 电源与输入输出间AC 2KV，1min,1mA
绝缘电阻 电源与输入输出间 DC 500V 100M
抗串串模干拢 ≥NMR40dB(50/60Hz)
调试操作:
功能
调节方法
零点(ZERO)调节功能
为使对应显示显示准确,当输入信号或小数点位数有更改时,需在显示零值时重新调零顺时针调大,逆时针调小.
在调节比率值设定后
,需检查零点是否需要重新调节,零点调节时必须在零输入或输入一个所需调零值,例如输入DC4-20mA,显示0-1500转,即输入4mA调零,输入20mA调显示为1500
比率(SPAN)调节功能
为某定值作为输入信号,顺时针调节可以增大对应显示值,逆时针调节可以减少对应显示值,如输入0-10V当输入10V定值时显示为1200,若需显示为1500,需顺逆时针调节比率(SPAN)孔,需显示1000值是须逆时针调节比率孔.
型号列表：
产品名称 型号规格 外形尺寸 最小显示值 输入范围 显示范围 工作电源 安装尺寸 变送输出
变频频率表 DS3-4DV3F 48Hx48Wx80L 0.01 0-5V 0.01-1999间用户自定义 AC220V±10% 45Hx45W 无
变频频率表 DS3-4DV4F 48Hx48Wx80L 0.01 1-5V 0.01-1999间用户自定义 AC220V±10% 45Hx45W 无
变频频率表 DS3-4DV5F 48Hx48Wx80L 0.01 0-10V 0.01-1999间用户自定义 AC220V±10% 45Hx45W 无
变频频率表 DS3-4DA1F 48Hx48Wx80L 0.01 0-20mA 0.01-1999间用户自定义 AC220V±10% 45Hx45W 无
变频频率表 DS3-4DA2F 48Hx48Wx80L 0.01 4-20mA 0.01-1999间用户自定义 AC220V±10% 45Hx45W 无
以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110
产品名称 型号规格 外形尺寸 最小显示值 输入范围 显示范围 工作电源 安装尺寸 变送输出
变频频率表 DS3-7DV3F 72Hx72Wx70L 0.01 0-5V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 无
变频频率表 DS3-7DV4F 72Hx72Wx70L 0.01 1-5V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 无
变频频率表 DS3-7DV5F 72Hx72Wx70L 0.01 0-10V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 无
变频频率表 DS3-7DA1F 72Hx72Wx70L 0.01 0-20mA 0.01-1999间用户自定义 AC220V±10% 68Hx68W 无
变频频率表 DS3-7DA2F 72Hx72Wx70L 0.01 4-20mA 0.01-1999间用户自定义 AC220V±10% 68Hx68W 无
变频频率表 DS3I-7DV3F 72Hx72Wx70L 0.01 0-5V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 4-20mA
变频频率表 DS3I-7DV4F 72Hx72Wx70L 0.01 1-5V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 4-20mA
变频频率表 DS3I-7DV5F 72Hx72Wx70L 0.01 0-10V 0.01-1999间用户自定义 AC220V±10% 68Hx68W 4-20mA
变频频率表 DS3I-7DA1F 72Hx72Wx70L 0.01 0-20mA 0.01-1999间用户自定义 AC220V±10% 68Hx68W 4-20mA
变频频率表 DS3I-7DA2F 72Hx72Wx70L 0.01 4-20mA 0.01-1999间用户自定义 AC220V±10% 68Hx68W 4-20mA
以上仪表供电电源为AC220V,其它供电电源可定做,包括AC110,AC24,DC+12,DC+24,DC+220,DC+110
