产品型号： | DS-DAV4B2 |
| 产品品牌： | TOSO(东硕) | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 佛山市 | |
| 发布日期： | 2019-02-26 | |
 |
||
详细说明
起批量（台） 价格
1-19 ¥360.00/台
20-49 ¥330.00/台
≥50 ¥310.00/台
产品名称：

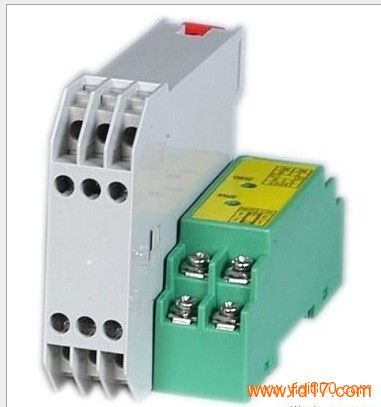

全隔离交流电流 电压变送器
产品分类：
变送器
特点:
◆ 采用新型电磁隔离．集成隔离电源．将输入/输出/电源隔离．
◆ 线性范围：０－１２０％标称输入．
◆ 特别适用于工频至中频的电量测量．
◆ 隔离电压≥３ＫＶＤＣ．
◆ 多种输出类型及多种结构类型供选择．
◆ 小体积，ＤＩＮ导轨安装．
◆ 前端调整：具有零点,量程调整．
型号含义
DS-
□
□
□
□
□
东硕变送器系列
隔离方式:
D:电磁隔离
输出方式:
AA:交流电流
AV:交流电压
输出方式:
1:直流电流Iz
1:0-20mA
2:4-20mA
2:直流电压Vz
3:0-5V
4:0-10V
外型结构:
S
B
辅助电源:
1:DC+12V
2:DC+24V
3:AC220V
型号及技术参数
型号
输入范围
精度等级
输出类型
输出信号
负载能力
响应时间
静熊功耗
DS-DAA1□□
1mA.2mA.5 mA
10mA.20mA.50mA.
0.1A.0.2A.0.5A
1A.2A.5A
0.5
Iz
0-20mA
≤600Ω
250 uS
400mW
DS-DAA2□□
0.5
IZ
4-20mA
≤600Ω
250 uS
400mW
DS-DAA3□□
0.5
Vz
0-5V
≤5 mA
250 uS
400mW
DS-DAA4□□
0.5
Vz
0-10V
≤5 mA
250 uS
400mW
DS-DAV1□□
2V,5V,10V,20V,30V
50V,100V,200V,300V.
500V,600V,1000V
0.5
Iz
0-20mA
≤600Ω
250 uS
400mW
DS-DAV2□□
0.5
IZ
4-20mA
≤600Ω
250 uS
400mW
DS-DAV3□□
0.5
VZ
0-5V
≤5 mA
250 uS
400mW
DS-DAV4□□
0.5
Vz
0-10V
≤5 mA
250 uS
400mW
技术参数
隔离方式
电磁隔离
最大测量范围
1.2F.Ｓ
响应频率
交流：最高可定做30KHz
隔离电压
﹥3KVDC，1分钟
输入阻抗
电压：Vx≤1V时 Ri≥1MΩ;Vx﹥1V时,Ri=VxX10KΩ/v;
电流：Ri＝50mV/Ix（Ix-被测电流）
共模抑制比
60db(50Hz)
隔离电容
直流：20pf. 交流：5 pf.(1KHz条件下测量)
过载能力
电流：10倍额定值，可持续5秒，电压：2倍额定值，可持续5秒
平均无故障工作时间
＞5万小时
工作电源
DC24V±10%或12V±10%; AC 90-265V
安装方式
DIN标准导轨安装
额定环境温度
-10～+50℃
消耗功率
＜1w
外型及安装尺寸 (详见安装指南)
电气连线图 (以机壳上接线图为准)
注意事项
A. 使用前需通电预热20分钟
B. 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在
C. 使用环境-10-50℃,相对湿度10-90℅
D. 使用时应远离干扰源,信号输入使用屏蔽线较好
