产品型号： | F-GXTX1140 |
| 产品品牌： | 北京方式 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2013-10-29 | |
 |
||
详细说明
18、F-GXTX1140光学图像的微分
Optical image differential
产品介绍
实验内容及相关科目：
了解4f光学系统的结构和原理 。
利用复合光栅对光学图像进行微分，理解图像微分的物理意义。
加深对傅立叶光学频谱滤波的认识和理解。
实验内容及相关科目：
平行光的调节。
4F成像系统的应用。
了解光学微分的原理，利用复合光栅作为空间滤波器实现图像的微分处理，从而实现图像边缘增强的效果。
仪器特点：
采用半导体激光器作为光源（635nm、3mW）。
傅立叶透镜（F=150mm）。

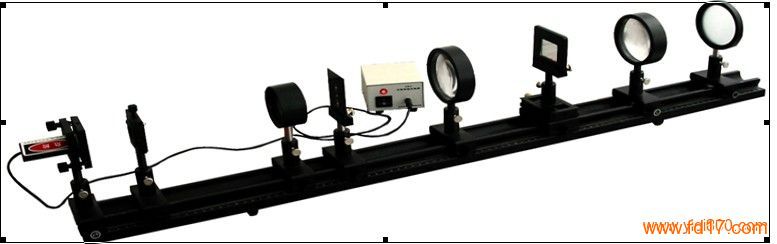

设备成套性：光学实验导轨、半导体激光器、扩束镜、准直镜、傅立叶透镜、复合光栅、一维位移架等。
技术指标
光学实验导轨1000mm。
半导体激光器635nm, 3mW。
二维可调扩束镜25倍，可调范围：±2.5mm。
准直透镜（带框）f=150mm
傅里叶透镜（带框）f=150mm，ф74mm。
一维可调导轨滑块：调制范围：10mm。
