产品型号： | F-YJ1090 |
| 产品品牌： | 北京方式 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2013-10-29 | |
 |
||
详细说明

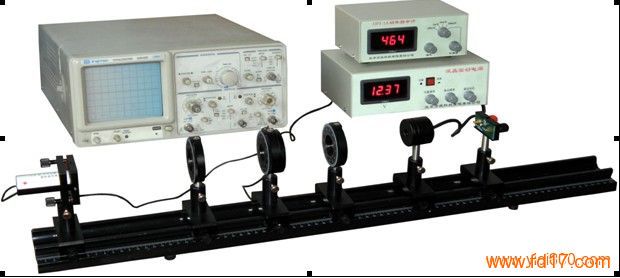

13、F-YJ1090液晶的电光效应实验
Electro-optic effect of liquid crystal
产品介绍
实验内容及相关科目：
观察液晶合对偏振光的影响，测量液晶的扭曲角、对比度。
了解液晶的工作原理和工作条件，测量液晶的响应时间和速度。
了解光电二极管的工作原理。
测量液晶合的衍射角，观察测量衍射和光的偏振特性。
估算液晶材料的结构尺寸。
验证马吕斯定律。
仪器特点：
采用半导体激光器作为光源（650nm、4mW）。
液晶驱动电源电压调节范围2--12V。
激光功率指示计数字表头，量程分别为200μW、2mW、20mW、200mW和可调档。
偏振片的通光孔径为27mm。
设备成套性：
光学实验导轨、半导体激光器、偏振片、液晶盒、液晶驱动电源，光电二极管、激光功率指示计等。
技术指标
光学实验导轨800mm。
半导体激光器650nm, 4mW。
偏振片（含架）360度可调，最小刻度1度，通光孔径27mm。
液晶盒360度可调，最小刻度1度，通光孔径27mm。
液晶驱动电源：电压范围2-12V。
激光功率指示计(普通探头)：三位半数字表头，量程：200μW, 2mW, 20mW, 200mW，可调档。最小分辨率0.1u W。
光电二极管探头调制范围：±2.5mm
