详细说明

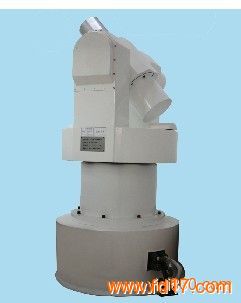

浙江讯领科技有限公司自主研制开发的三轴超高速转台，具有位置、速率、摇摆、伺服等功能，主要用于惯性测量单元的测试、标定，系统仿真等，其典型的特点是主轴高速达到15000rpm。
【技术参数】
（一）高速主轴（内环轴）
1.负载重量：≤5Kg（含安装支架）；
2.负载尺寸：Φ×H=150mm×200mm；
3.台面平面度：0.01mm；
4.台面端面跳动度：0.01mm；
5.转角范围：连续；
6.速率范围：0.1～15000rpm；
7.速率分辨率：0.01°/s（0.1rpm～2000rpm）；0.1°/s（2000rpm～15000rpm）；
8.速率精度：≯500ppm(360°平均)；
9.速率平稳性：500ppm（360°平均）；
10.摇摆频率：≮12Hz(±1°)，≮2Hz(±8°)；
11.最大角加速度：1000°/s2；
12.回转精度：±3〞。
（二）俯仰轴（中环轴）
1.旋转范围：±90°；
2.摇摆频率：6Hz（±1°），1Hz（±8°）；
3.角位置定位精度：≤±10〞；
4.角位置定位重复性：≤±10〞；
5.角位置定位分辨率：≤±3〞；
6.最大角加速度：1000°/s2；
7.正弦波失真度：≤1%。
（三）方位轴（外环轴）
1.旋转范围：±360°无限；
2.摇摆频率：3Hz（±1°），0.5Hz（±8°）；
3.角位置定位精度：≤±10〞；
4.角位置定位重复性：≤±10〞；
5.角位置定位分辨率：≤±3〞；
6.最大角加速度：500°/s2；
7.正弦波失真度：≤1%。
（四）机械台体结构精度
1.三轴不相交度：≤0.2mm直径小球；
2.三轴互不垂直度：≤±5″；
3.三轴倾角回转误差：≤±5″；
4.重量：1000kg。
（五）电源50Hz@AC380V±10%，30KW。
（六）信息传输
1.有线传输：双向RS-422A8个（921.6kbps）；以太网口2个（1000Mbps）；光纤反射内存网口1个。
2.无线传输：1Mbps。
