产品型号： | |
| 产品品牌： | 金友利 | |
| 产品价格： | 15600元/套 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2016-06-30 | |
 |
||
详细说明
热风炉风道测温系统
JTCSI-RF热风炉红外测温仪系统 JTCSI-RF热风炉红外测温仪是我公司针对热风炉测温新研制的用微型计算机进行数据采集.处理的高性能.高品质仪器.
系统概述：热风炉拱顶及风道温度，是安全、准确操作热风炉所必须的重要数据，传统的测温方法是采用热电偶。由于热电偶对使用环境的要求和本身结构的限制，在温度变化频繁、压力波动大和震动的场合，收到插入深度的、安装困难等诸多因素的影响，造成了热电偶测温不准确、反应滞后以致不能准确反映炉内温度的变化，而且损耗大，既不经济又不便于维护。为了克服上述缺点，我公司研制生产了热风炉红外测温系统，它很好地解决了以上问题，在日常温度测量维护中实现了炼铁高炉的正常运行。
热风炉测温系统特点;
热风炉拱顶和风道对于红外测温是特殊的测温场合，既要解决高温高压问题，又要能适应一年四季露天环境变化的要求，所以本测温系统设计配置了带有密封隔离视窗，具有除湿、防雾、保温功能的专用保护装置
主装置采用法兰连接（尺寸可根据用户要求选择），式装置能方便的连接拱顶或风道上
加热系统为220V交流供电，能产生持续恒定的热量，是保护窗处于50-60度的环境，避免因保护窗上下端面温度不均生成水汽而影响温度精度。
不锈钢球阀，用于关闭与打开窥视镜。
热风炉测温系统原理

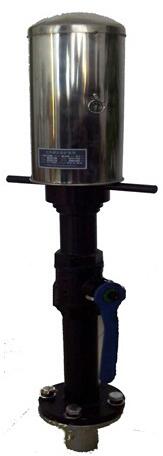

红外探头通过垂直与拱顶大盖与蓄热室相连的通孔（或原热电偶测温插孔）测得拱顶或风道的温度，探测的温度信号经专用电缆传送至安装在测控柜上的二次仪表，经处理后显示温度值，并输出信号，送至计算机或记录仪处理。热风炉测温仪保护装置组成: 测温仪保护装置由保护钢套.微调装置.隔热层.石英玻璃套件.加热系统.不锈钢球阀.无缝钢管和法兰等部件构成,具有ip33的防尘防水等级,确保在高温.高压.露天环境下红外测温系统的正常运行. JTCSI-RF热风炉红外测温仪技术指标:测量参数光谱范围 1um温度范围 700－1700℃光学分辨率 120:1响应时间 30ms（95％）测温精度 ±1％（环境温度：23℃±5℃）重复精度 ±0.5% （环境温度：23℃±5℃）电气参数工作电源 12－24VDC最大负载 750欧姆（24VDC）输出信号 4-20mA辐射率修正 0.10--1.00
微调装置用于校正因系统非同轴引起的偏差
